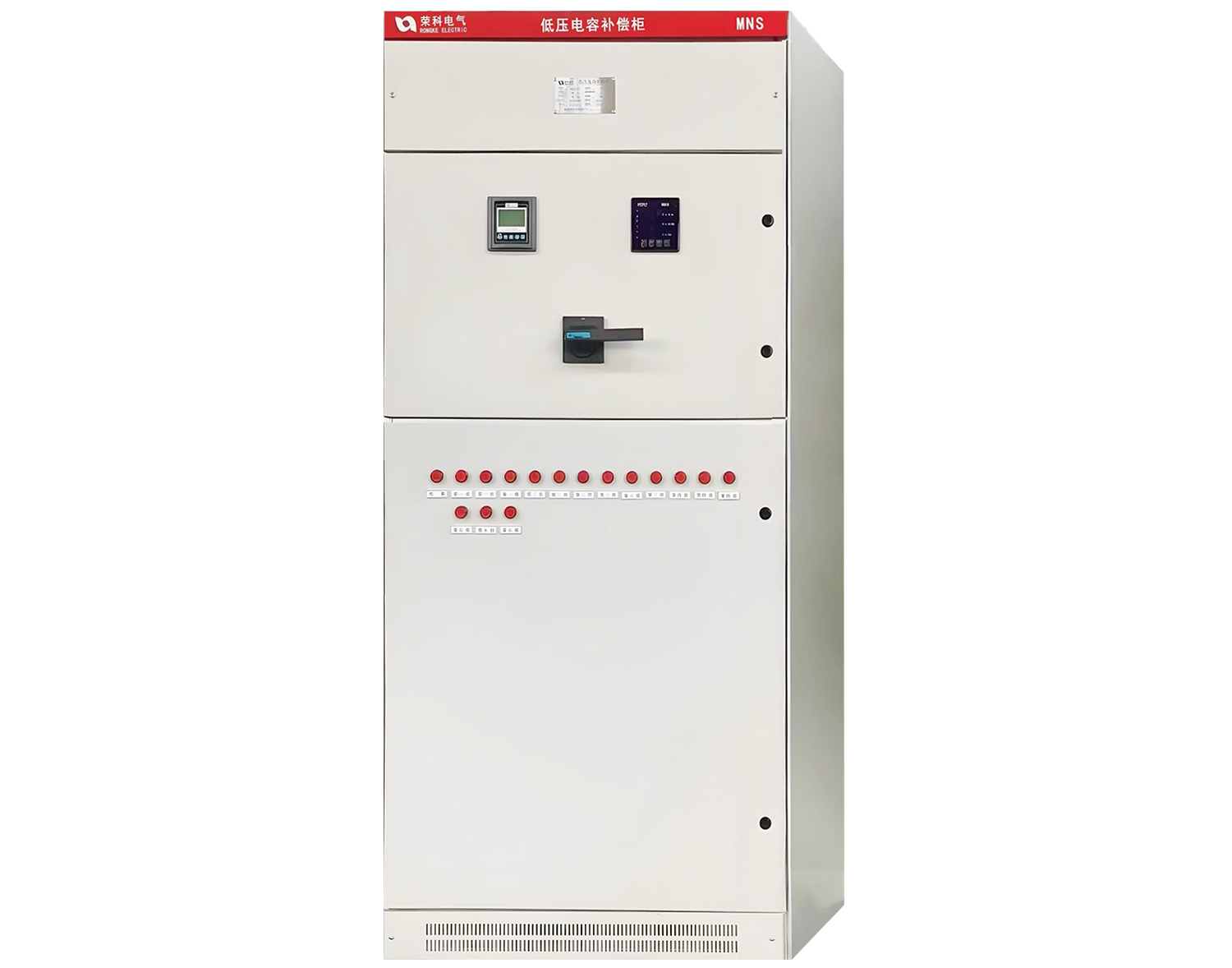

GTWB型低压无功补偿系列产品是用来对电网中的感性无功功率进行调节以提高供用电系统及负载的功率因数,减少功率损耗、稳定受电端及电网的电压、改善供电质量的装置,该系列装置适用于交流50Hz,额定电压低于660V的低压配电系统中,可满足不同行业、不同用户的不同需求。
概述
GTWB型低压无功动态补偿装置采用大功率无触点投切开关,根据电网电压电流及无功功率情况,由控制器实时进行动态分析、过零判断,实现快速、无冲击地投入并联电容器组,以补偿电网无功功率,达到节能降损之目的。
适用范围
GTWB系列无功动态补偿装置适用于交流50Hz、额定电压在660V以下、负载功率变化较大、对电压波动和功率因数有较高要求的电力、汽车、建材、石油、化工、冶金、铁路、港口、煤矿、油田等行业。
工作原理及结构特点
GTWB型低压无功动态补偿庄主由控制器、晶闸管、并联电容器、电抗器、过零触发模块、放电及保护器件等组成、装置实时跟踪测量负荷的电压、电流、无功功率及功率因数,通过微机进行分析,计算出所缺无功功率并于预先设定的数值进行比较,自动选择能达到**补偿效果的补偿容量并发出指令,由过零触发模块判断双向可控硅的导通时刻,完成快速、无冲击的投入并联电容器组。

工作环境
环境温度:-25℃+40℃(户外型)
-5℃+40℃(户外型)
**日平均温度30℃
海拔高度:1000米
相对湿度:<85%
(+25℃)
**降雨:50mm/10min(户外型)
安装环境:周围介质无爆炸易燃危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃。
安装地点无剧烈振动及颠簸,安装倾斜度<5%。
技术参数
额定电压:220V 380V 50Hz
判断依据:无功功率、电压
响应时间:<20ms
补偿容量:30Kvar~1200Kvar
允许误差:0~ +10%
技术特征
1.采用大功率晶闸管电流过零投切技术,实现无涌流、无冲击、无电弧重燃,电容切除后无需放电可再次投入,可频繁投切;
2.快速跟踪系统负荷无功变化,实时动态响应投切,系统响应时间≤20ms;在规定的动态响应时间内,多级补偿一次到位,补偿后功率因数>0.95;
3.采用微机控制,智能化投切方式,实现无人值守,并具有微机通讯接口,实现远方遥测、遥信、遥控(需选配);
4.具备过流、过压、欠压、温度超限等多种数字化保护功能。同时,装置能在外部故障或停电时自动退出,送电后自动恢复;
5.补偿方式有三相对称负荷补偿、三相不对称负荷补偿及共分结合补偿。

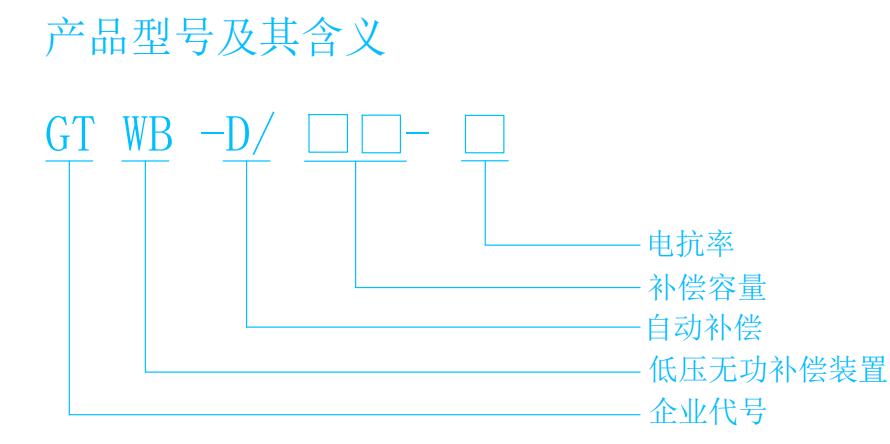

常用型号技术数据及外形尺寸
序号 | 常用型号 | 补偿容量 | 最小级数 | 柜体最小尺寸W*D*H(mm) | 柜数 |
1 | GTWB-D/120 | 120 kvar | 2 | 600*800(1000)*2200 | 1 |
2 | GTWB-D/150 | 150 kvar | 3 | 800*800(1000)*2200 | 1 |
3 | GTWB-D/200 | 200 kvar | 3 | 800*800(1000)*2200 | 1 |
4 | GTWB-D/240 | 240 kvar | 3 | 800*800(1000)*2200 | 1 |
5 | GTWB-D/270 | 270 kvar | 3 | 800*800(1000)*2200 | 1 |
6 | GTWB-D/300 | 300 kvar | 4 | 800*800(1000)*2200 | 1 |
7 | GTWB-D/320 | 320 kvar | 4 | 800*800(1000)*2200 | 1 |
8 | GTWB-D/360 | 360 kvar | 4 | 800*800(1000)*2200 | 1 |
9 | GTWB-D/400 | 400 kvar | 5 | 1000*1000*2200 | 1 |
10 | GTWB-D/450 | 450 kvar | 5 | 1000*1000*2200 | 1 |
11 | GTWB-D/480 | 480 kvar | 6 | 1000*1000*2200 | 1 |
12 | GTWB-D/540 | 540 kvar | 6 | 800*1000*2200 | 2 |
13 | GTWB-D/600 | 600 kvar | 8 | 800*1000*2200 | 2 |
14 | GTWB-D /800 | 800 kvar | 10 | 1000*1000*2200 | 2 |
15 | GTWB-D/900 | 900 kvar | 10 | 1000*1000*2200 | 2 |
16 | GTWB-D/1080 | 1080 kvar | 12 | 1000*1000*2200 | 3 |
17 | GTWB-D/1200 | 1200 kvar | 15 | 1000*1000*2200 | 3 |
注:以上外形尺寸仅作参考,实际尺寸根据电抗率的大小及配套开关柜的外型尺寸来定,若用户有其他特殊要求,可另行设计。 | |||||
