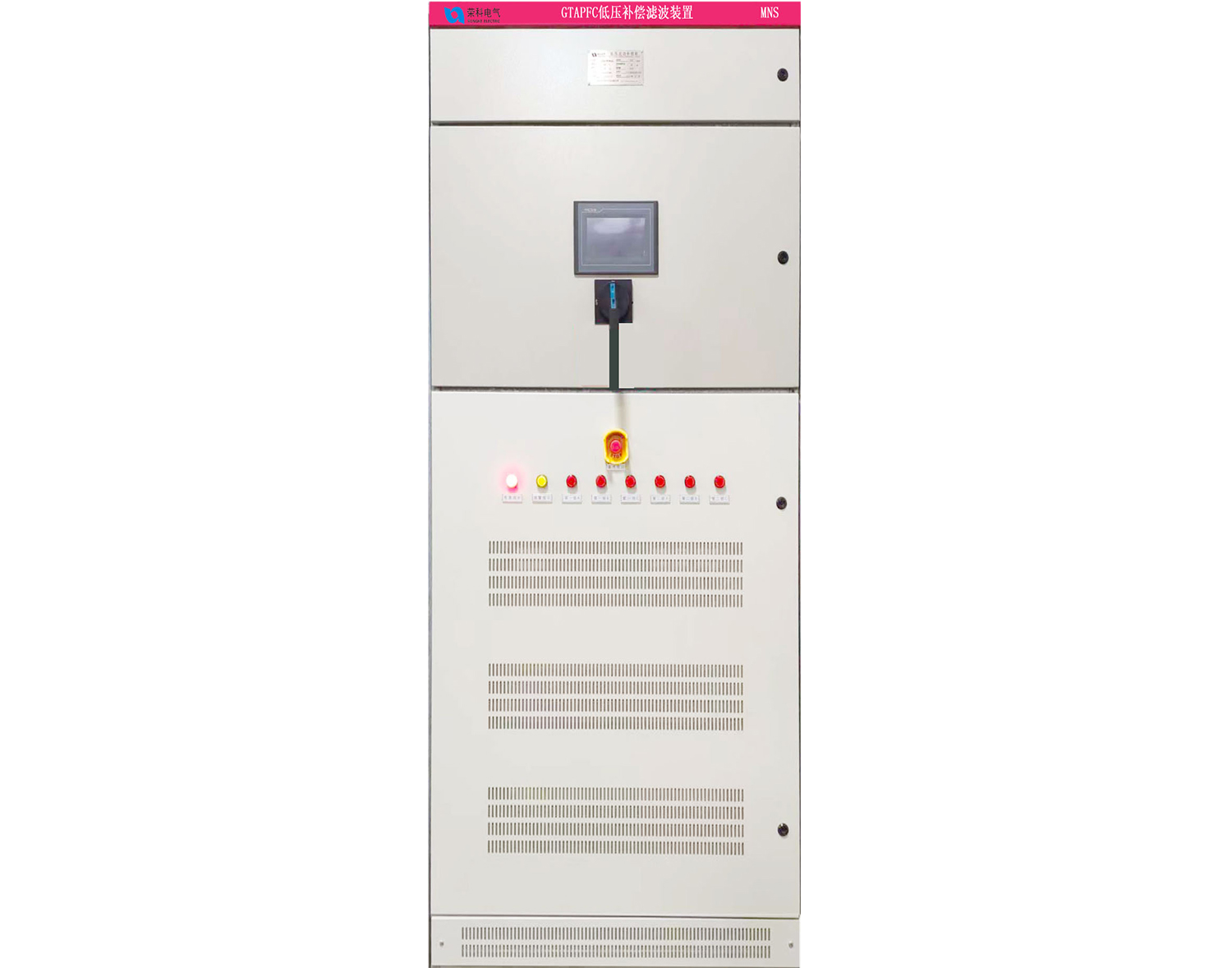

GTAPFC低压无功补偿滤波装置

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

0571-85818586

产品详情

GTAPFC系列低压无功补偿滤波装置通过使用可控硅作为电容器的投切开关，并与APF有源滤波技术相结合，各滤波单元可同时运行，也可单独运行，可靠性高。该装置充分利用电容补偿柜体空间，电容器投切动态补偿无功，APF有效滤除线路谐波，保证整套无功补偿装置的安全、可靠工作和达到无功补偿及滤波的效果。

技术参数

额定电压	AC 0.4kV
额定频率	50 Hz
投切开关	TSC可控硅投切开关
补偿方式	全分相、全共补或共分混补+APF
控制物理量	Q、PF
补偿容量	负荷容量计算确定
电抗率	6%、7%、14%根据系统背景谐波选择
响应时间	< 20 ms
保护功能	过压、欠压、失压、缺相、短路、过载、谐波超限、瞬时过压等
适用范围	适用于系统负荷波动较小，无功冲击不大，谐波较为严重的场合以及用于解决系统三相不平衡的问题;对电网谐波治理及动态补偿有较高要求的场合。
使用环境	环境温度-25℃~+40℃、海拔<2000米、空气湿度95%(25℃时)、周围空气没有明显的粉尘、腐蚀性或可燃性气体、水蒸气或盐雾的污染。

功能特点

过零投切:采用TSC可控硅投切开关与APF滤波技术完美结合，、跟踪准确、补偿及时、响应速度快;

安全可靠:具有过压、欠压、失压、缺相、过载、短路、谐波超限、瞬时过压等多重保护，装置运行安全可靠;

配电监测:控制系统显示系统电压、电流、有功、无功、功率因数、频率、电压电流谐波含量、电量等电气数据;

谐波抑制:选择合适电抗率，在有效进行无功补偿的同时，抑制高次谐波保护电容支路;

补偿精度:以最少的投切次数达到理想补偿效果，提高补偿装置的使用寿命;

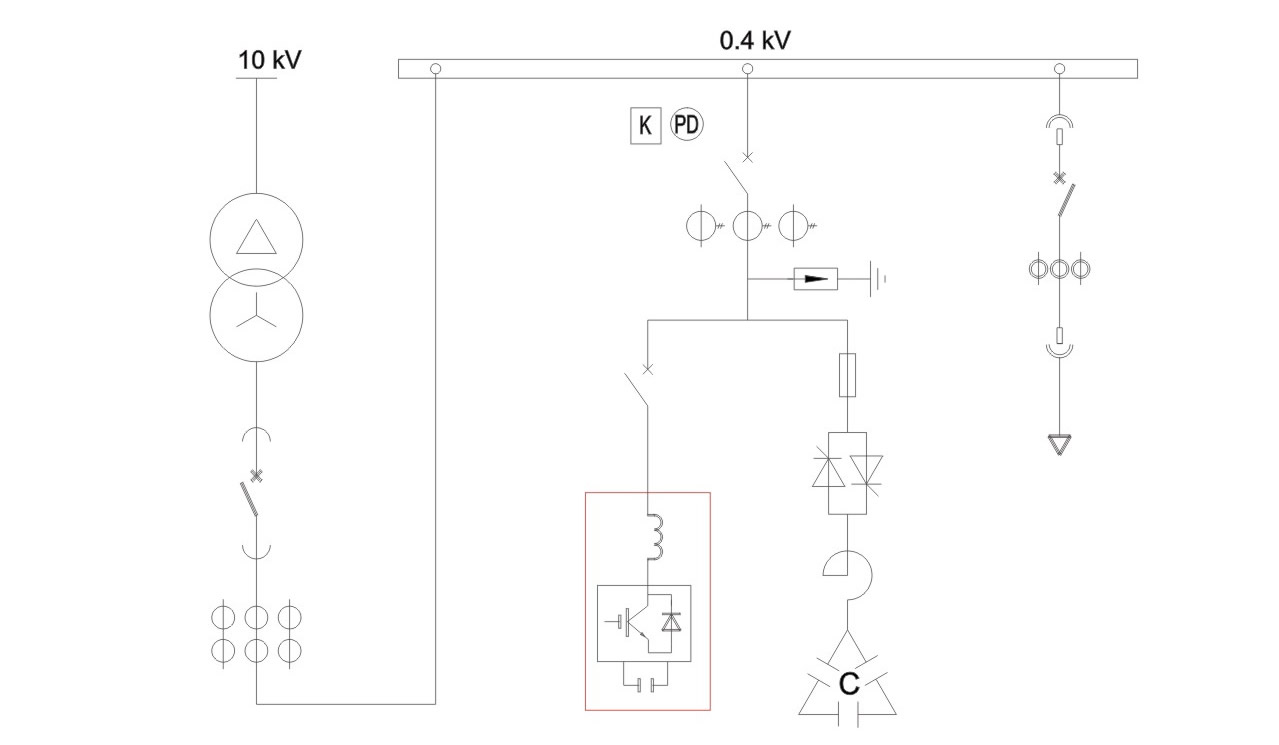

一次系统图

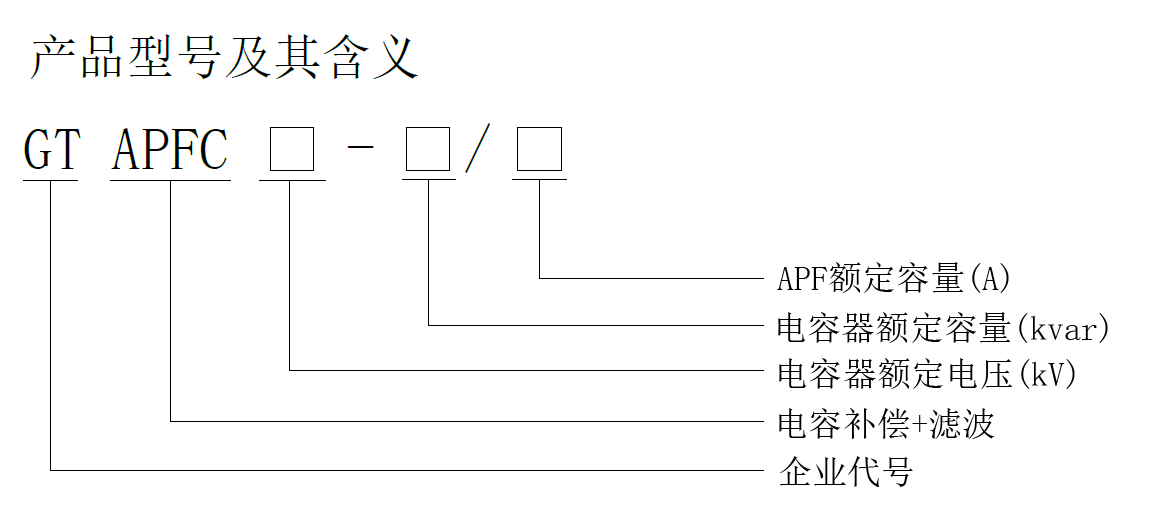

安装选型
