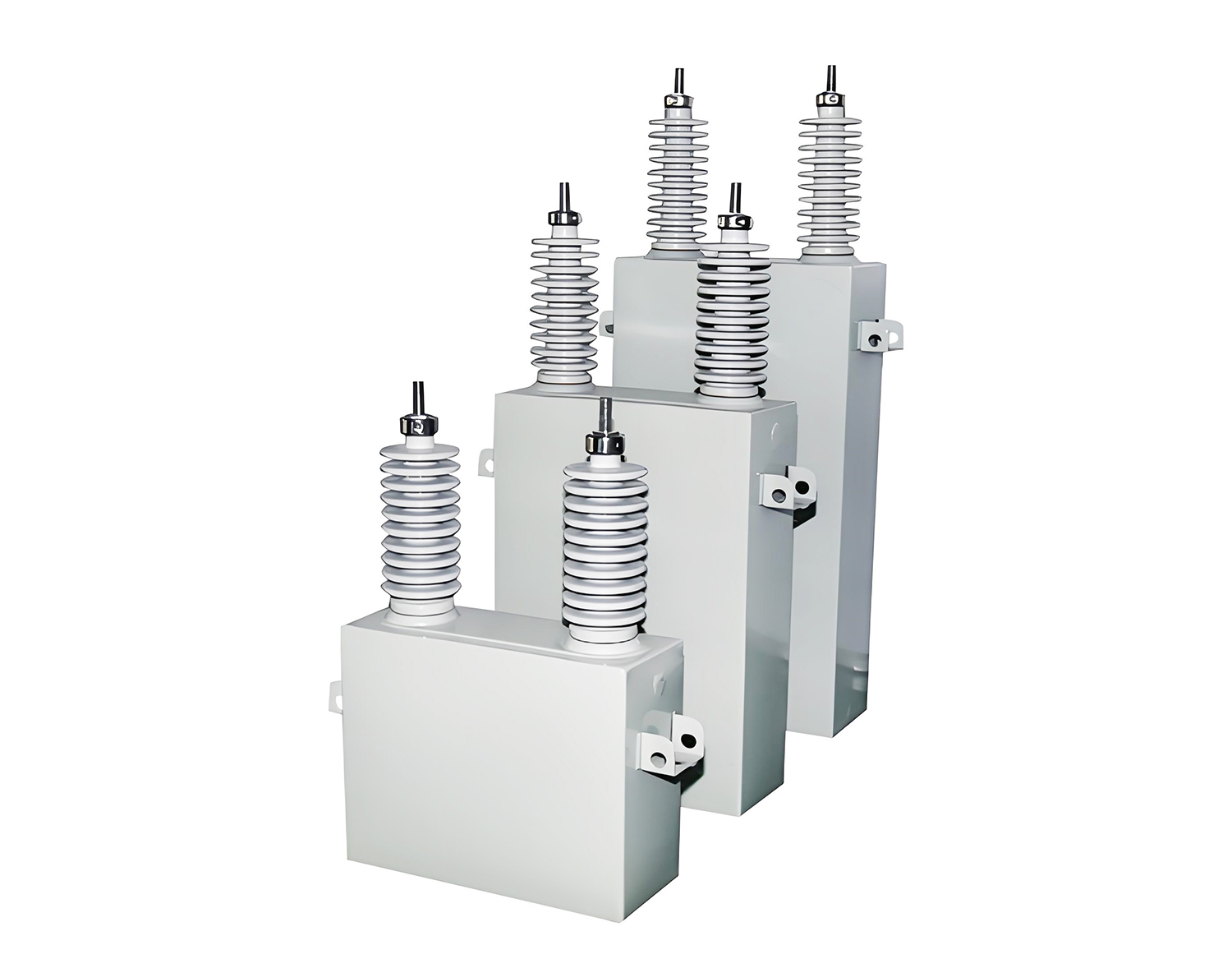

GTBAM高压并联电容器

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

0571-85818586

产品详情

产品用途：

电容器是适用与标称电压1kV以上、频率50或60Hz的交流电力系统中，用来改善功率因数、提高电网质量的并联电容器单元（以下简称电容器）。产品采用GB/T 11024.1及DL/T 840标准。

一、主要性能指标

1、电容器安装运行地区环境范围，BFM型电容器为-25℃+45℃，BAM型电容器为-40℃+45℃。海拔高度不超过2000米。对安装地点、高度超过2000米的电容器，订货时应特别加以说明。

2、电容器的主要技术数据和外形尺寸见表4。

3、电容器极间介质应能承受下列二种试验电压之一，历时10s。

A、工频交流电压：Ut（～）=2.15Un

B、直流电压：Ut（-）=4.3Un

4、电容器端子与外壳的绝缘水平应能承受表1所列的试验电压。

5、电容器具有表2所示的工频稳态过电压能力。

注：表2中的1.2Un、1.3Un及其对应的运行时间在电容器的寿命期间总共应不超过200次，其中若干次过电压可能是在电容器内部温度低于0℃，但在下限温度以内发生的。为了延长电容器的使用寿命，电容器应经常维持在额定电压下运行。

6、电容器能承受**个峰值不超过2.2Un持续1/2周期的过渡过电压。

7、电容器允许在由于电压升高及高次谐波造成的有效值为1.3ln的稳定过电流下运行，对于电容具有**偏差的电容器，这个过电流允许到达1.43ln。

8、电容器的实测电容值与额定值之差不超过额定值的-5%~+10%，三相电容器中任何两线路端子间测得的**与最小电容值之比值应不大于1.06。

9、电容器在工频额定电压下，温度为20℃时的损耗角正切值（tgδ）≤0.0005 注：内部装有放电电阻或熔丝的电容器，其损耗角正切值允许增加0.0001。10、内部装有放电电阻的电容器，与电源断开后，能在10分种内由额定电压的峰值降到75伏以下。若要在5分钟内由额定电压的峰值降到50伏以下，则应在订货时特别加以说明。

11.电容器导杆能承受的扭矩见表3。表1

电容器额定电压（KV）	绝缘等级（KV）	绝缘水平（KV）
电容器额定电压（KV）	绝缘等级（KV）	短时工频耐受电压方均根值（湿试/干试）历时10s	雷击冲击试验电压1.2～5/50μs 峰值
3.15	3	18/25	40
6.6/√3；6.3	6	23/30	60
10.5/√3；10.5；11/√3；11；11/2；12/2；12/√3；12	10	30/42	75
24；24/√3	20	50/65	120

表2

工频过电压	**持续时间	说明
1.1Un	长期	指长期工作电压的最高值应不超过1.10 Un
1.15 Un	每24小时中30分钟	系统电压调整与波动
1.2 Un	5分钟	轻负荷时电压升高
1.3 Un	1分钟	轻负荷时电压升高

表3

导电杆螺纹	螺母扳手的扭矩N.m
导电杆螺纹	**值	最小值
M12	15	7.5
M16	30	15

二、结构特征

1、电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成，箱壳盖上焊有出线瓷套，箱壁两侧面焊有供安装用的吊攀，一侧吊攀装有接地螺栓。

2、电容器芯子由若干个元件和绝缘件组合而成。元件由作为极板的铝箔中间夹全膜介质经卷绕而成。芯子中的元件按一定的串并联方式连接，以满足不同电压和容量的要求。

3、内熔丝电容器内部每个元件均串有一根熔丝，当某个元件击穿时，与其并联的完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，将故障元件切除，从而使电容器能继续运行。

4、10kV三相电容器内部为星形接线，每相均有放电电阻。

三、安装调试

1、用户在安装电容器之前，应先对电容器进行外观检查，检查铭牌与所订电容器规格是否相符，箱壳、瓷套、出线导杆等是否有损伤及渗漏油。

2、电容器安装运行地区的环境空气温度应与其温度类别相适应。

3、电容器安装场所应无剧烈的机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃。

4、电容器可安装在铁架上，分层布置不宜超过三层，每层不应超过两排。为保持通风良好，电容器间距不应小于100mm，排距不应小于200mm。电容器底部距地面户内产品不应小于200mm，户外产品不应小于300mm，装置顶部至层顶净距不应小于1000mm。

5、不得安装妨碍空气流通的水平层间隔板，冷却空气的出风口应安装在每组电容器的上面。

6、当电容器装上架子之前，要分配一次电容，使各串联段的**与最小电容之比应不超过1.03，相与相之间电容的**值与最小值之比应不超过1.06。

7、电容器的接线，应采用软导线。在接线时，导电杆上承受的扭距：M12小于15N.m，M16小于30N.m，电容器的布置应使铭牌向外，以便于工作人员检查。

8、电容器的额定电压与系统电压相同时，可以将电容器外壳直接接地，接地部位应保持良好接触。单相电容器电压等级低于系统电压采用星形接线或串联使用时应将电容外壳对地绝缘，其绝缘水平应不低于系统额定电压。

9、当单相电容器的额定电压为6.6/√3kV和11/√3kV采用星形接线用于6kV和10kV系统时，允许电容器外壳直接接地使用。

10、试验中若有疑问，应及时与制造商联系。

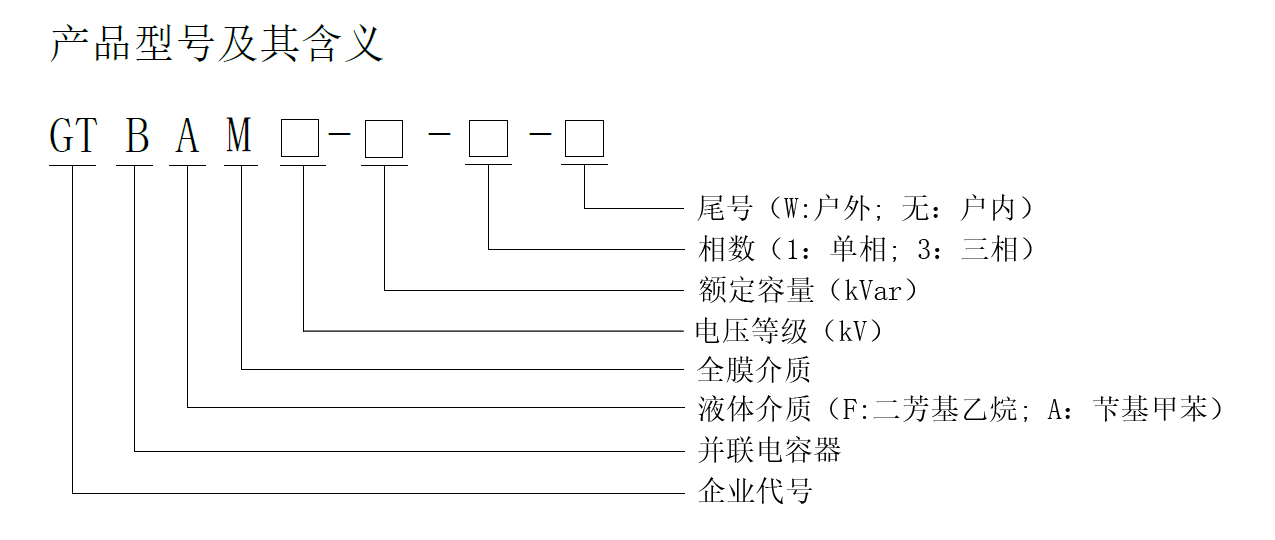

四、主要规格型号

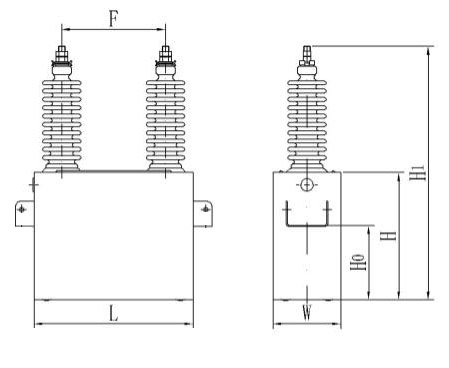

规格型号	额定电压 kV	额定容量kvar	标称电容μF	外形尺寸mm						接线柱	重量（kg）
规格型号	额定电压 kV	额定容量kvar	标称电容μF	L	W	H0	H	H1	F	接线柱	重量（kg）
GTBAM1.05-50-1	1.05	50	144.4	310	143	215	315	425	200	M16	23
GTBAM1.05-100-1	1.05	100	288.9	310	143	400	500	610	200	M16	34
GTBAM6.6/√3-30-1W	6.6/√3	30	6.58	320	110	100	220	430	220	M12	13
GTBAM6.6/√3-50-1W	6.6/√3	50	10.97	320	110	200	320	530	220	M12	20
GTBAM6.6/√3-100-1W	6.6/√3	100	21.93	380	143	207	350	560	250	M12	30
GTBAM6.6/√3-134-1W	6.6/√3	134	29.39	440	143	243	386	596	260	M12	35
GTBAM6.6/√3-150-1W	6.6/√3	150	32.90	440	180	213	356	566	260	M16	38
GTBAM6.6/√3-167-1W	6.6/√3	167	36.63	440	180	257	391	601	260	M16	43
GTBAM6.6/√3-200-1W	6.6/√3	200	43.87	440	180	313	456	666	260	M16	54
GTBAM6.6/√3-300-1W	6.6/√3	300	65.80	440	180	496	656	866	260	M16	79
GTBAM6.6/√3-334-1W	6.6/√3	334	73.26	440	180	551	711	921	260	M16	84
GTBAM7.2/√3-50-1W	7.2/√3	50	9.22	320	110	190	310	520	220	M12	20
GTBAM7.2/√3-67-1W	7.2/√3	67	12.35	380	110	207	350	560	250	M12	25
GTBAM7.2/√3-100-1W	7.2/√3	100	18.43	380	143	207	350	560	250	M12	32
GTBAM7.2/√3-200-1W	7.2/√3	200	36.86	440	180	313	456	666	260	M16	54
GTBAM7.2/√3-334-1W	7.2/√3	334	61.56	440	180	506	666	876	260	M16	86
GTBAM11/√3-12-1W	11/√3	12	0.95	320	110	30	140	350	220	M12	10
GTBAM11/√3-16-1W	11/√3	16	1.26	320	110	50	160	370	220	M12	12
GTBAM11/√3-25-1W	11/√3	25	1.97	320	110	80	200	410	220	M12	13
GTBAM11/√3-30-1W	11/√3	30	2.37	320	110	100	220	430	220	M12	14
GTBAM11/√3-40-1W	11/√3	40	3.16	320	110	140	260	470	220	M12	17
GTBAM11/√3-50-1W	11/√3	50	3.95	320	110	180	300	510	220	M12	19
GTBAM11/√3-60-1W	11/√3	60	4.74	320	110	220	340	550	220	M12	22
GTBAM11/√3-67-1W	11/√3	67	5.29	320	110	240	360	570	220	M12	23
GTBAM11/√3-83.3-1W	11/√3	83.3	6.58	380	110	207	350	560	250	M12	26
GTBAM11/√3-100-1W	11/√3	100	7.90	380	143	207	350	560	250	M12	31
GTBAM11/√3-120-1W	11/√3	120	9.48	380	143	207	350	560	250	M12	31
GTBAM11/√3-134-1W	11/√3	134	10.58	440	143	217	351	601	260	M12	34
GTBAM11/√3-150-1W	11/√3	150	11.84	440	143	272	406	656	260	M12	41
GTBAM11/√3-167-1W	11/√3	167	13.19	440	143	287	421	671	260	M12	43
GTBAM11/√3-200-1W	11/√3	200	15.79	440	180	272	406	696	260	M16	52
GTBAM11/√3-250-1W	11/√3	250	19.74	440	180	336	496	786	260	M16	63
GTBAM11/√3-266-1W	11/√3	266	21.00	440	180	361	521	811	260	M16	67
GTBAM11/√3-300-1W	11/√3	300	23.69	440	180	443	586	876	260	M16	73
GTBAM11/√3-334-1W	11/√3	334	26.37	440	180	462	636	926	260	M16	79
GTBAMr11/√3-334-1W	11/√3	334	26.37	610	180	412	546	836	350	M16	92
GTBAM11/√3-400-1W	11/√3	400	31.57	440	195	521	681	971	260	M16	88
GTBAM12/√3-50-1W	12/√3	50	3.32	320	110	180	300	510	220	M12	19
GTBAM12/√3-100-1W	12/√3	100	6.63	380	130	207	350	600	250	M12	29
GTBAM12/√3-200-1W	12/√3	200	13.27	440	180	272	406	696	260	M16	51
GTBAM12/√3-250-1W	12/√3	250	16.59	440	180	336	496	786	260	M16	62
GTBAM12/√3-300-1W	12/√3	300	19.90	440	180	443	586	876	260	M16	72
GTBAM12/√3-334-1W	12/√3	334	22.16	440	180	462	636	926	260	M16	78
