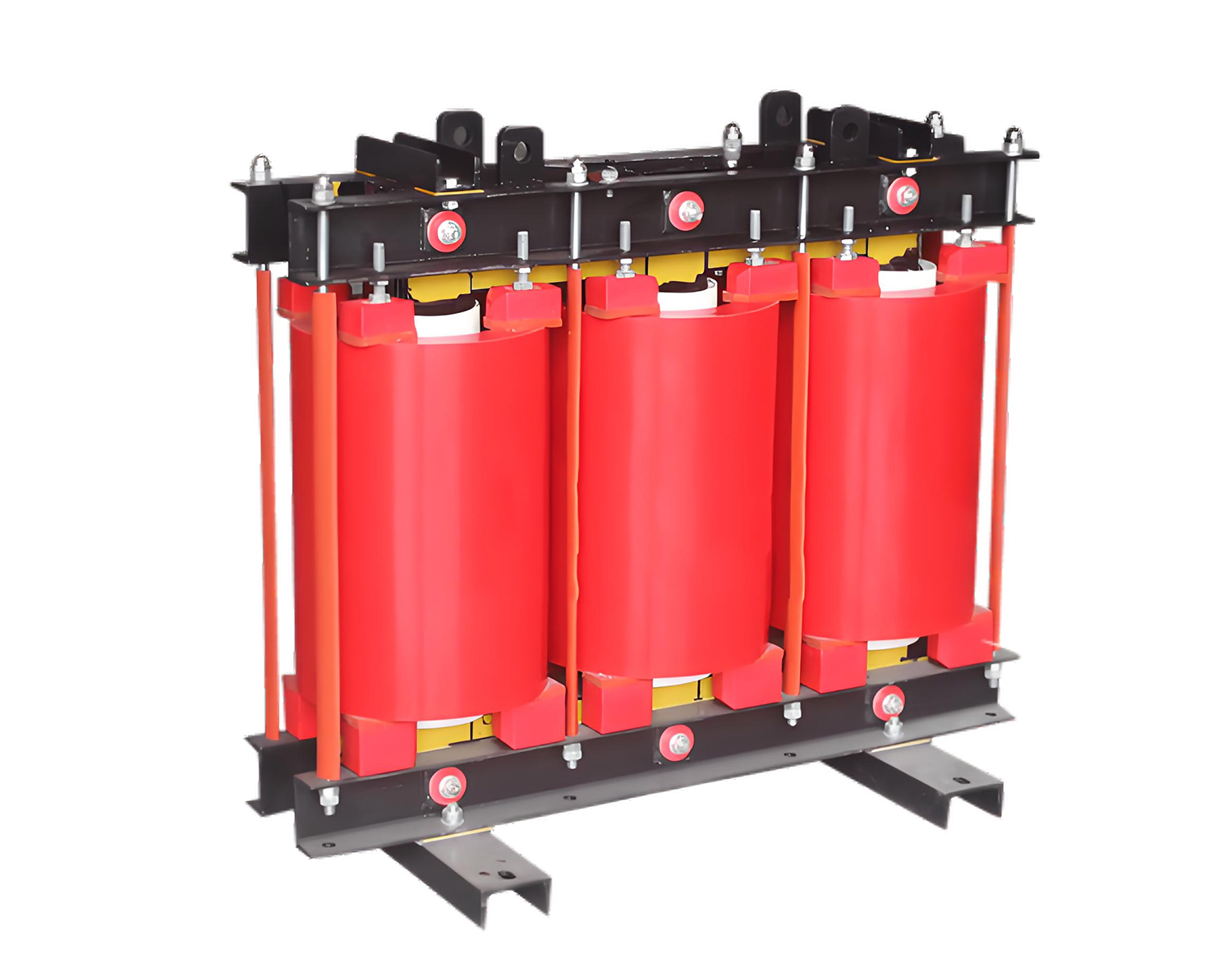

GTCKSC高压串联电抗器

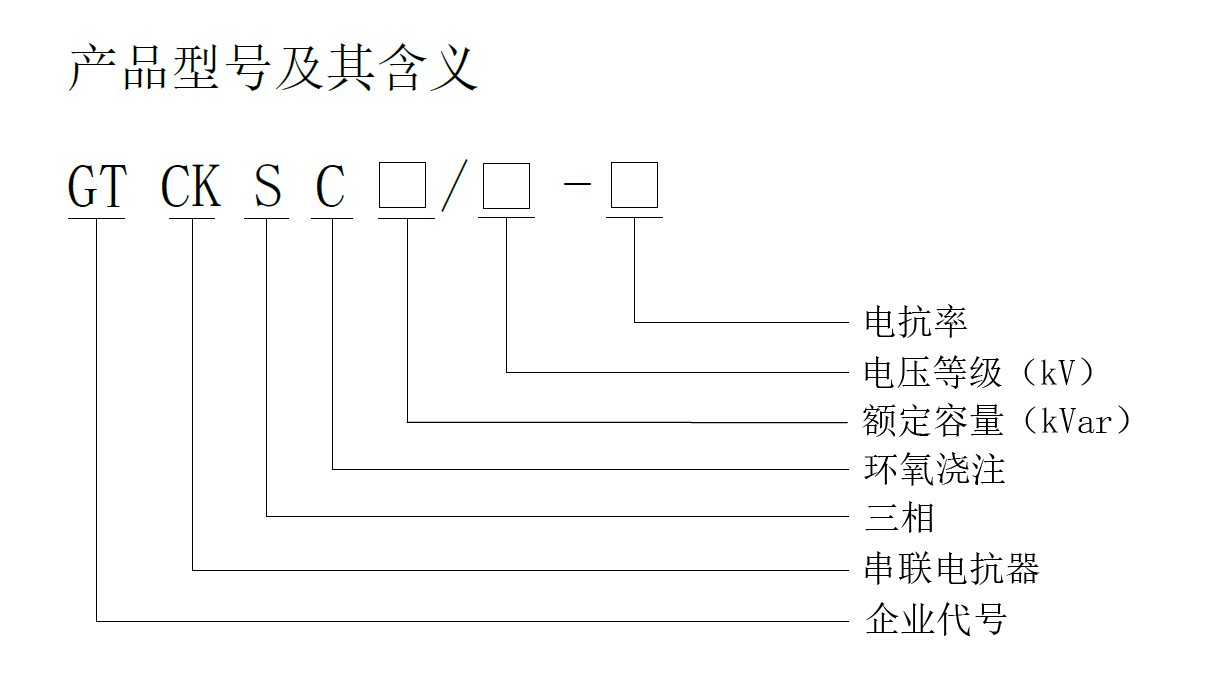

产品用于6～35KV及以下电力系统中，与并联电容器组相串联，用以抑制电网电压波形畸变，从而改善电网电压质量和保证电力系统安全运行；抑制流过电容器组的谐波电流和制合闸涌流，从而保护电容器组的安全可靠运行。适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和按照装场地有限的城网变电站灯等；

一．产品特点

1、线圈经环氧树脂浇注而成，具有阻燃、免维护、机械强度高、抗短路重启能力强、绝缘强度好、局部放电量小、使用寿命长等优点；

2、铁芯制造采用了干式电抗器到制造技术、震动小、噪音低漏磁少，对环境的电磁干扰小；

3、产品的整体结构紧凑，安装尺寸小，占用空间小；

4、产品技术条件符合国际标准IEC288-89和部颁标准JB-5346-98等要求，其技术性能达到当代国际同类产品到水平。

二．GTCKSC系列干式高压铁芯串联电抗器执行标准

IEC289-88《电抗器》（含VDE相关标准）

GB10229-88《电抗器》

JB5346-98《电抗器 》

DL462-92《高压并联电容器用串联电抗器订货技术条件》

三．产品使用条件

常规产品正规使用条件为海拔不超过1000米，环境温度不高于40℃，如合同产品超出正常使用条件，应按GB1094和GB10229的有关规定进行设计调整。

四．电抗器的安装

1、安装前应认真阅读本说明书，了解产品外形尺寸、重量、安装方法等内容；

2、户内使用的电抗器必须安装在防滴漏和防日照的室内。电抗器室的制造必须符合国家使用电规程及建筑规范的规定。电抗器室的保护等级应符合IP23防护等级的要求。应防止腐蚀性气体和尘粒侵袭干式电抗器；

3、电抗器的基础必须承受电抗器的全部重量，应符合国家建筑规范要求；

4、电抗器的安装必须符合人身安全要求，要确保电抗器在运行时不可能被人所触及，带电体之间及带电体接地之间的最小安全距离应符合国家供电规程的要求，此外还应保证电缆和高压线之间，温控性，风机线和高压线圈之间的最小安全距离；海拔高度在1000米以下的最小安全距离见表1；

5、为了便于安装和维护保养和值班巡视，电抗器和墙壁之间必须留有通道；相邻电抗器之间必须留有大于1米得空隙（外限距离）；表1

6、电抗器室内有足够的通风设施，确保电抗器因损耗产生的热量及时扩散出去。冷却空气的要求，散发每千瓦损耗约需空气流量3m/min；按其损耗总值，确定通风量大小；

7、电抗器应安装在离墙壁600mm以外的地方以保证电抗器周围空气的流动及人身安全的要求。进风口与出风口的栅栏或百叶窗不得减少对流的有效截面，进出风口必须有防止异物进入的措施。

8、一般情况下，电抗器无需用底脚螺栓安装，但有防震要求时，则要求按外型尺寸预埋底脚螺栓安装。

9、电力线路的连接的所有端子连接前，应熟悉实验报告及铭牌上的连接图，连接要正确。

10、电缆或母排组成的连接必须符合电抗器运行规程及电器安装规程的规定，选择合适截面的电缆和接线母线排。连接线不得在接线端子上产生过高的机械拉力和力矩。当电流大于1000安培时，母线和电抗器端子之间必须有一段软联结，以补偿导体在热胀冷缩时产生的应力。

11、必须保证带电体之间及带电体对地之间的最小绝缘距离，特别是线缆至高压线圈间的距离。

12、螺栓连接必须保证足够的接触度压力，可使用蝶形垫圈或弹簧垫圈，在接线之前，所有连接螺栓和接线板必须清洁，所有的联结需紧固可靠，在紧固电气联接螺栓时需采用扭矩扳手，使螺栓张力较为均匀，并可避免产生过大张力，扭矩参考值见表2；

13、电抗器下部有一接地螺栓，必须接入保护接地系统。保护接地系统的接触电阻值和接地线的截面必须符合电气安装规程；

五．6～12KV,6%电抗器规格表
