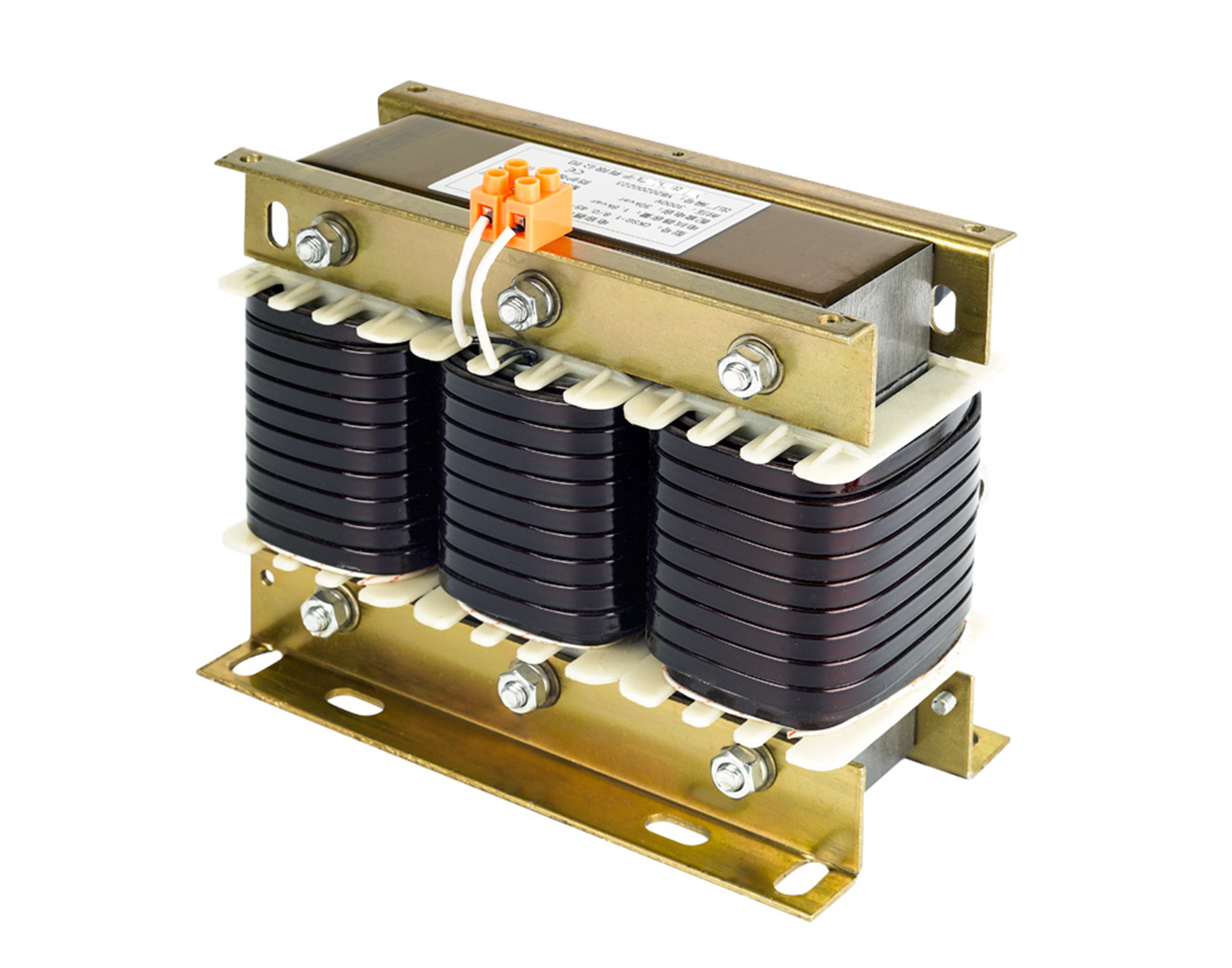

GTCKSG低压滤波电抗器

1、概述

本系列抗谐波电抗器产品主要为低压系统电力电容器配套，改善电力系统的功率因数，能有效抑制电网的高次谐波，减轻电容器由谐波引起的过载，防止谐波放大，对电容的安全运行，改善网络电压波形，提高供电质量和电网安全经济运行起良好的作用。

适用于 3、5、7、11、13次谐波负载的无功补偿及滤波作用。

2、技术参数

电抗率：6%、7%、12%、14% 及非标定制

低温升：≤ 70K（在工频额定电流）

低噪音：≤ 48dB（在工频、距离产品1m测量）

绝缘等级：H 级(180℃)

耐 压：相对相，相对地施加4 kVAC， 1min，无击穿闪络现象。

线性度：1.8In，电感值不低于0.95额定电感。

过温保护：NC125℃温控。

执行标准：GB/T 1094.6-2011《电抗器》, IEC60076-6《Reactors》

3、使用说明

该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联。 当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地抑制电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地减小合闸涌流及操作过电压，保证了电容器的安全运行。

铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪升。线圈采用F/H级漆包铜扁线或漆包铝扁线绕制，排列紧密且均匀，有较好的散热性能。电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆一热烘固化这一工艺流程，采用F/H级浸溃漆，使电抗器的线圈和铁芯丰固地结合在一起，不但减小了运行时的噪声，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全低噪音地运行。

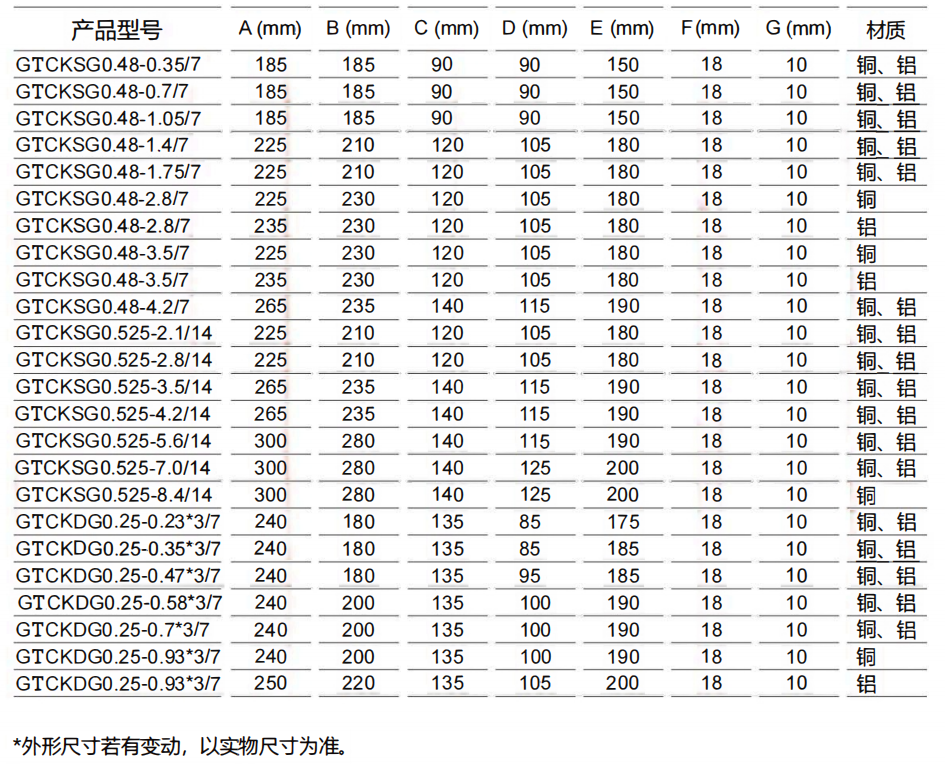

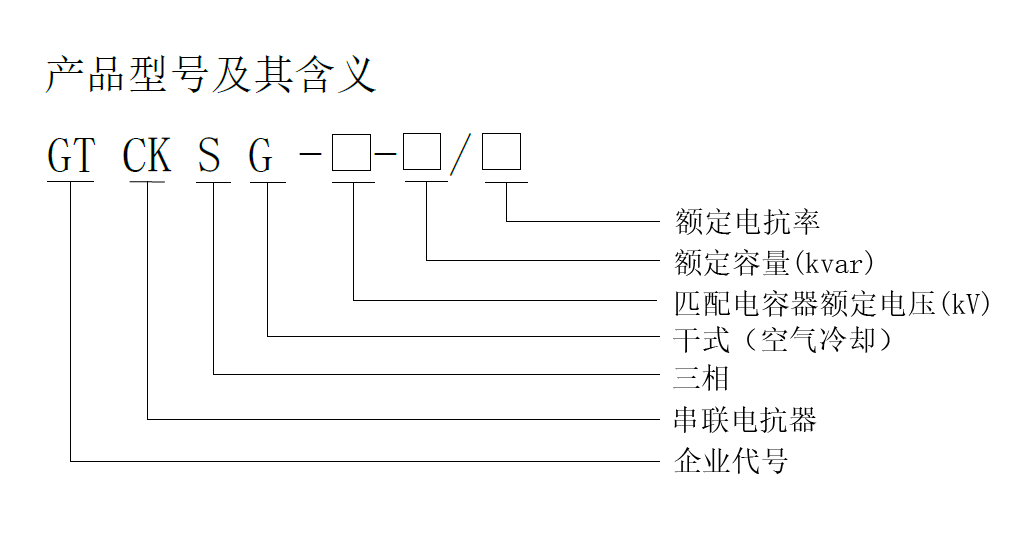

4、规格及参数
