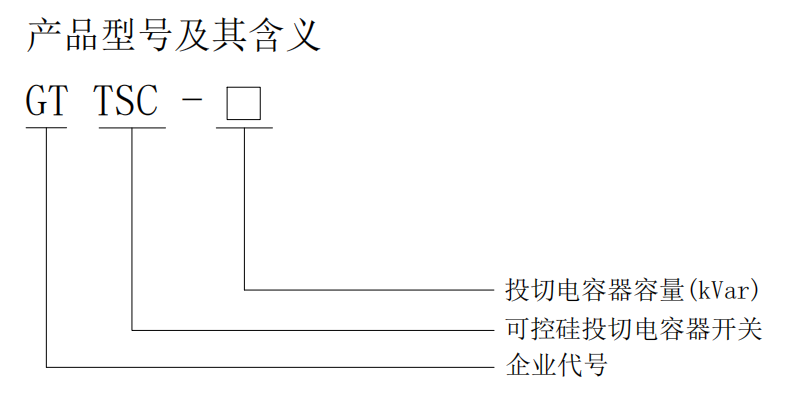

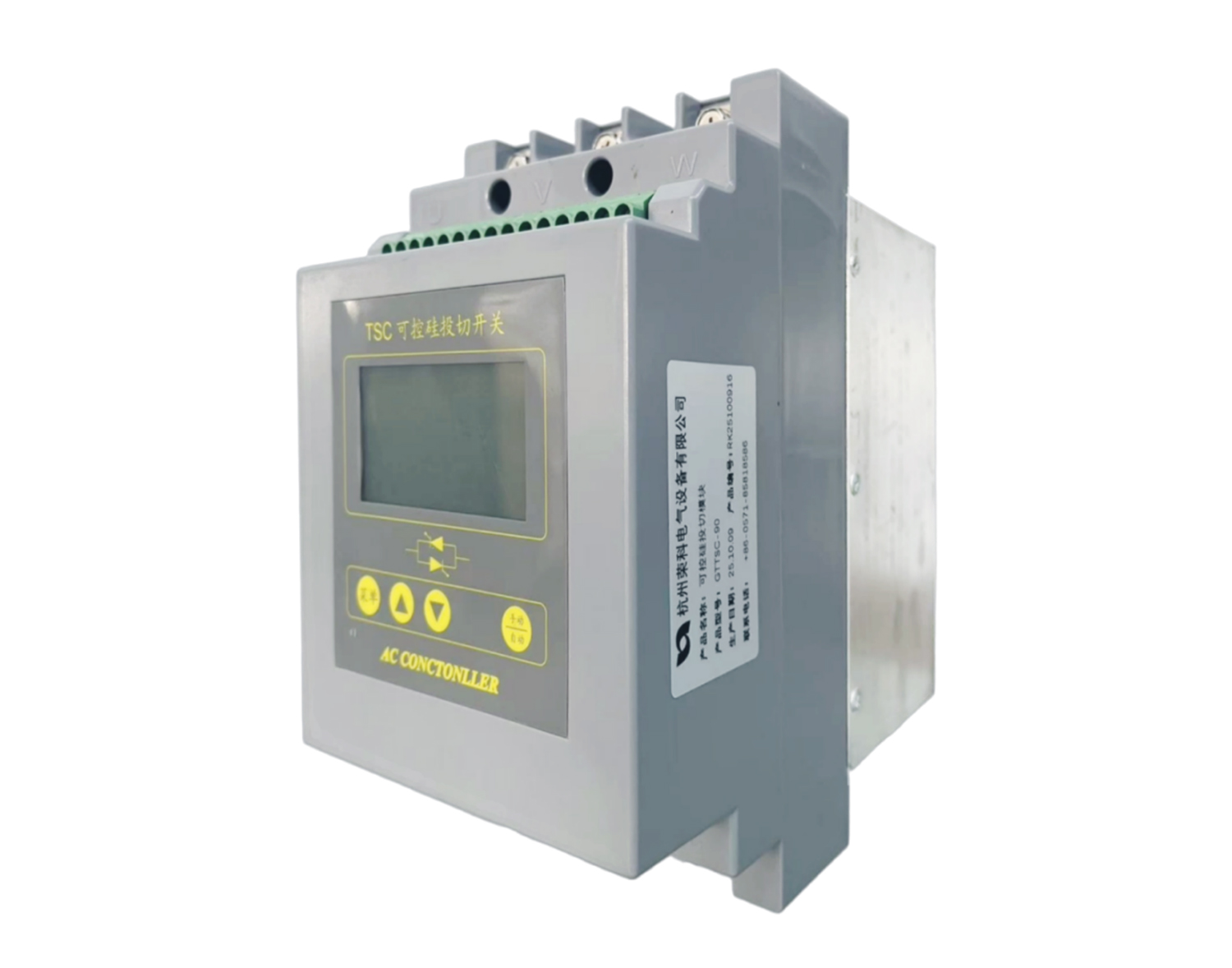

GTTSC可控硅投切开关

1、概述

本系列无触点开关（纯可控硅）由大功率反并联晶闸管模块、光电隔离电路、触发电路、保护电路、散热装置等组成。用于低压400V/690V系统容性负载的通断控制，无冲击涌流，无过压，工作时无噪音，特别适合配套快速投切GTWB低压动态无功补偿装置使用。

2、技术参数

额定电压：低压系统450V/690V及以下；

额定频率：50Hz；

投切方式：过零投切；

控制容量：三相90kvar及以下，单相30kvar及以下；

控制电压：DC+12V，低电平触发；

控制电流：20mA；

投入涌流：小于2In；

使用寿命：达10万小时以上，免维护；

投切时间：≤20ms。

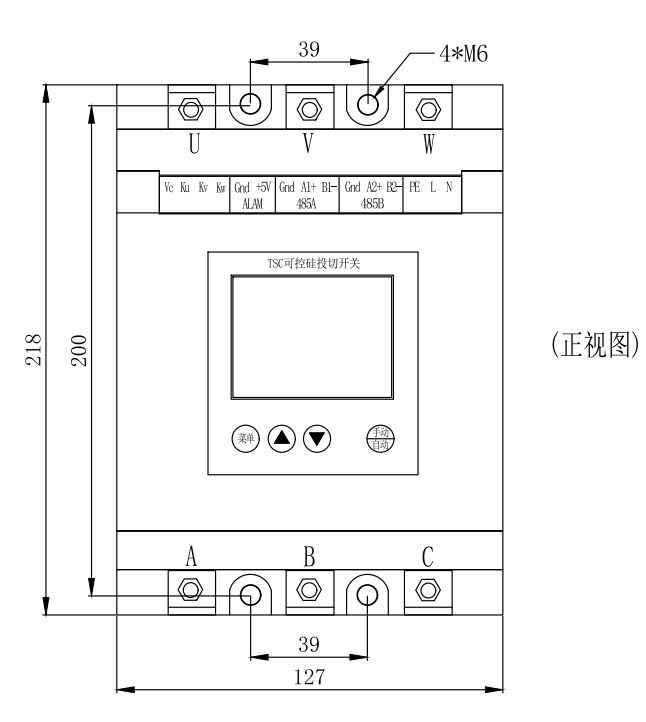

3、外观尺寸图
