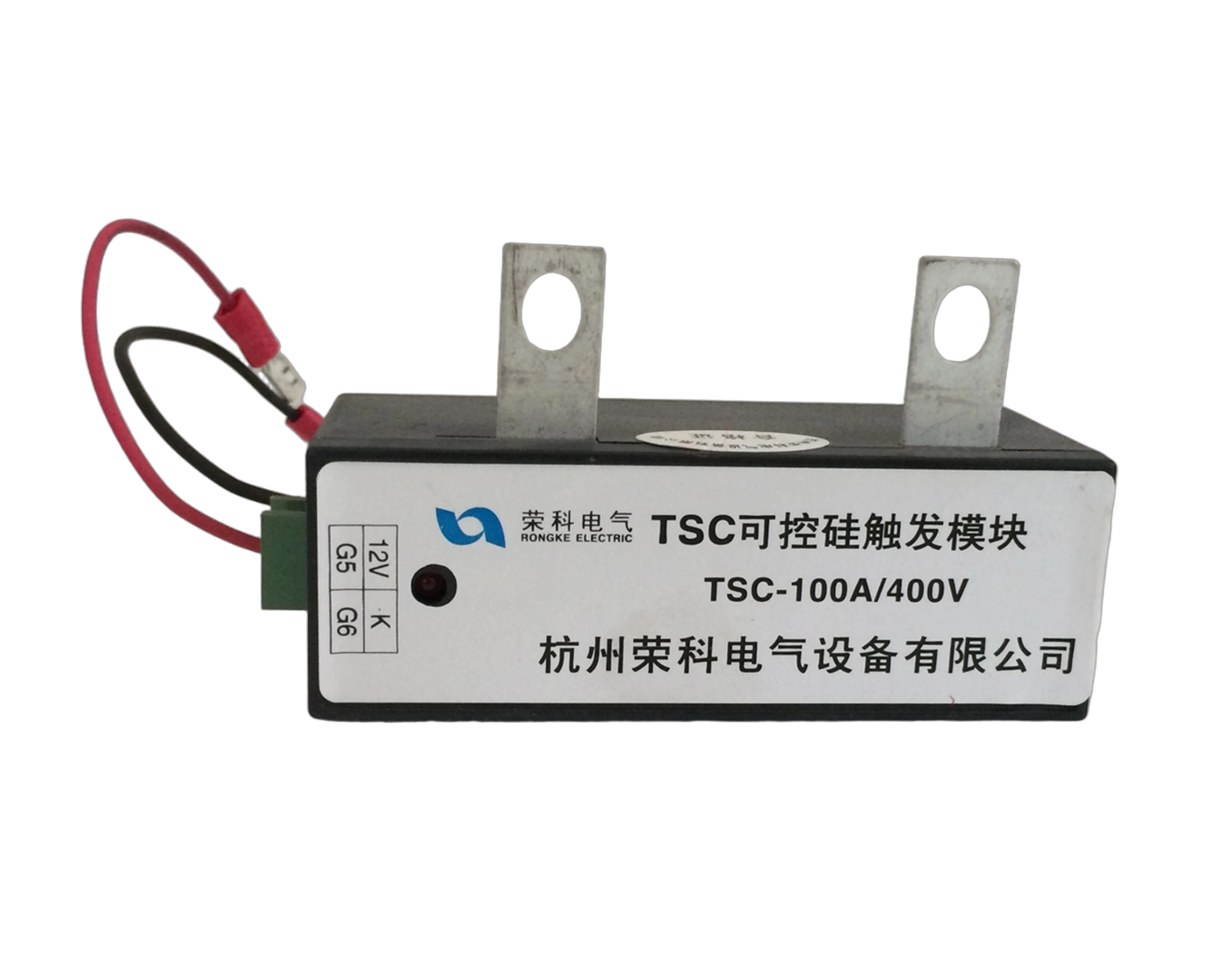

TSC可控硅触发模块

1、概述
TSC是用于可控硅过零交流开关的专用触发模块。在其输入端加12V的逻辑电平即可实现对晶闸管过零通断控制。电路内部具有高灵敏度过零检测电路，从而保证了可控硅在电压过零处可靠触发，使负载上得到完整的正弦波。广泛用于晶闸管单相过零交流开关中。 二、
2、功能描述
1． 无需同步电源，工作电源，自身功耗低；无相序要求。
2． 高灵敏过零检测，完整正弦波输出；输入输出光电隔离，抗干拢能力强。
3． 可组成单相控制、三相供电二相控制、三相全控电路。
4． 采用12V直流电压控制，控制电流15mA。
5． 电路板密闭在阻燃塑料中，主电极直接与可控硅模块的主电极硬链接，便于应用。

3、技术性能与参数
■ 适于电路：工频，380V
■ 控制电压：12V直流 控制电流：15mA
■ 外形尺寸：80×28×30mm
  TSC适于55A、110A（20mm、25mm底板宽度）可控硅模块；

■ 适用环境：
* 使用环境温度 -25 -- +70度 * 相对湿度 ≤85%
* 海拔高度 1000米以下 * 室内无腐蚀性气体
