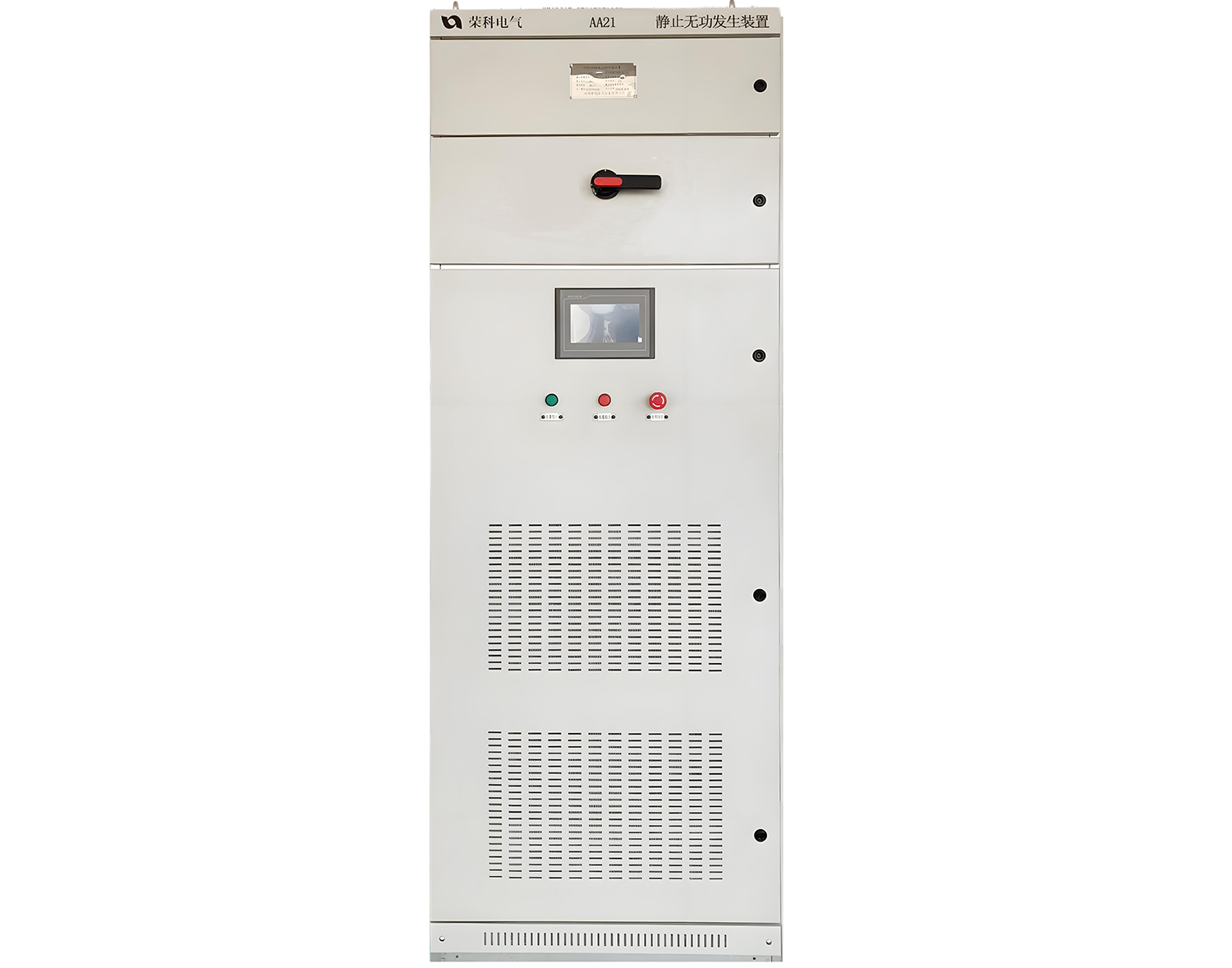

GTSVG低压静止无功发生装置

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

0571-85818586

产品详情

产品应用

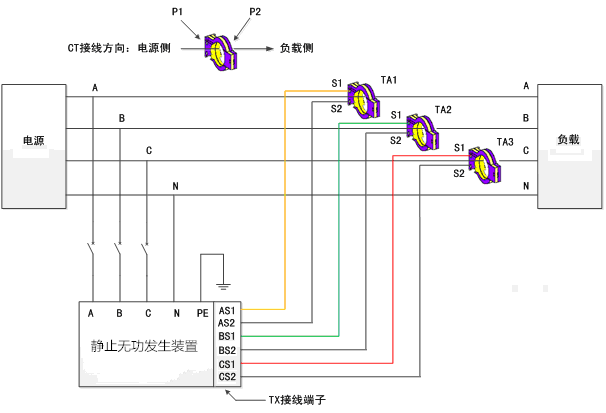

GTSVG系列低压静止无功发生器是通过外部电流互感器(CT) ，实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。

技术参数

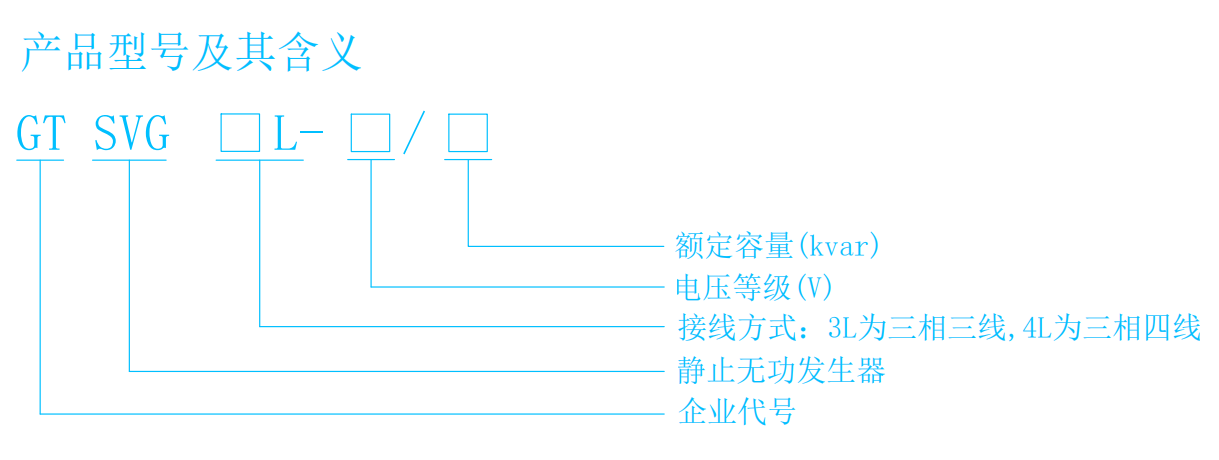

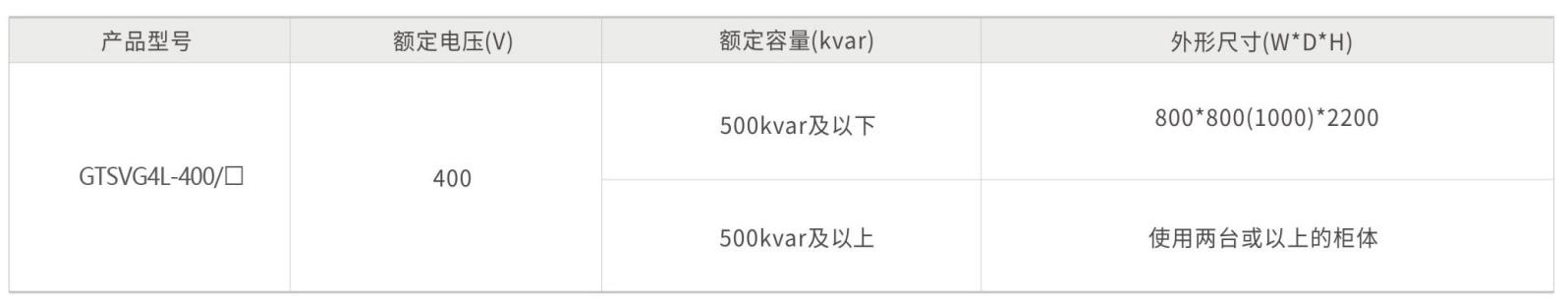

规格型号	GTSVG4L-400/***kVar
额定电压	400VAC±15%
额定频率	50Hz±5%
额定容量	50~500kVar
电网结构	三相四线
系统效率	>97%
瞬态响应	100μs
完全响应时间	10ms
冷却方式	强迫风冷
运行温度	-10~+40°C，（**日温差25°C）
贮存温度	-20°C~65°C
工作环境湿度	<95%，无凝露
功率因数矫正能力	有
无功输出能力	容量补偿范围功率因数可达0.99
过热限流能力	散热器温度高于软件设定保护值自动降容
海拔	小于1000米，按额定容量使用，大于1000米时，应降额使用
输出限流性能	达到100%容量时，自动限制输出电流（可设置）
保护	短路、交流过欠压、直流过欠压、过流、过温、限流等保护功能
显示	TFT触摸屏，实时数据，参数设定
通讯接口	RS485/Modbus协议
并联	最多8台SVG模块并联运行
防护等级	IP20

功能特点快速响应:响应速度快,对电压闪变的补偿效果好，保障系统安全; 安全可靠:具有过压、欠压、过流、限流、过温、IGBT等各种保护功能、瞬时过压等多重保护，装置运行安全可靠; 配电监测:控制系统显示系统电压、电流、有功、无功、功率因数、频率、电压电流谐波含量等电气数据; 补偿精度:感性、容性无功动态双向平滑调节;不放大谐波，而且能在补偿无功功率的同时滤除部分谐波; 模块设计:模块化、冗余化，高可靠性，维护方便;
