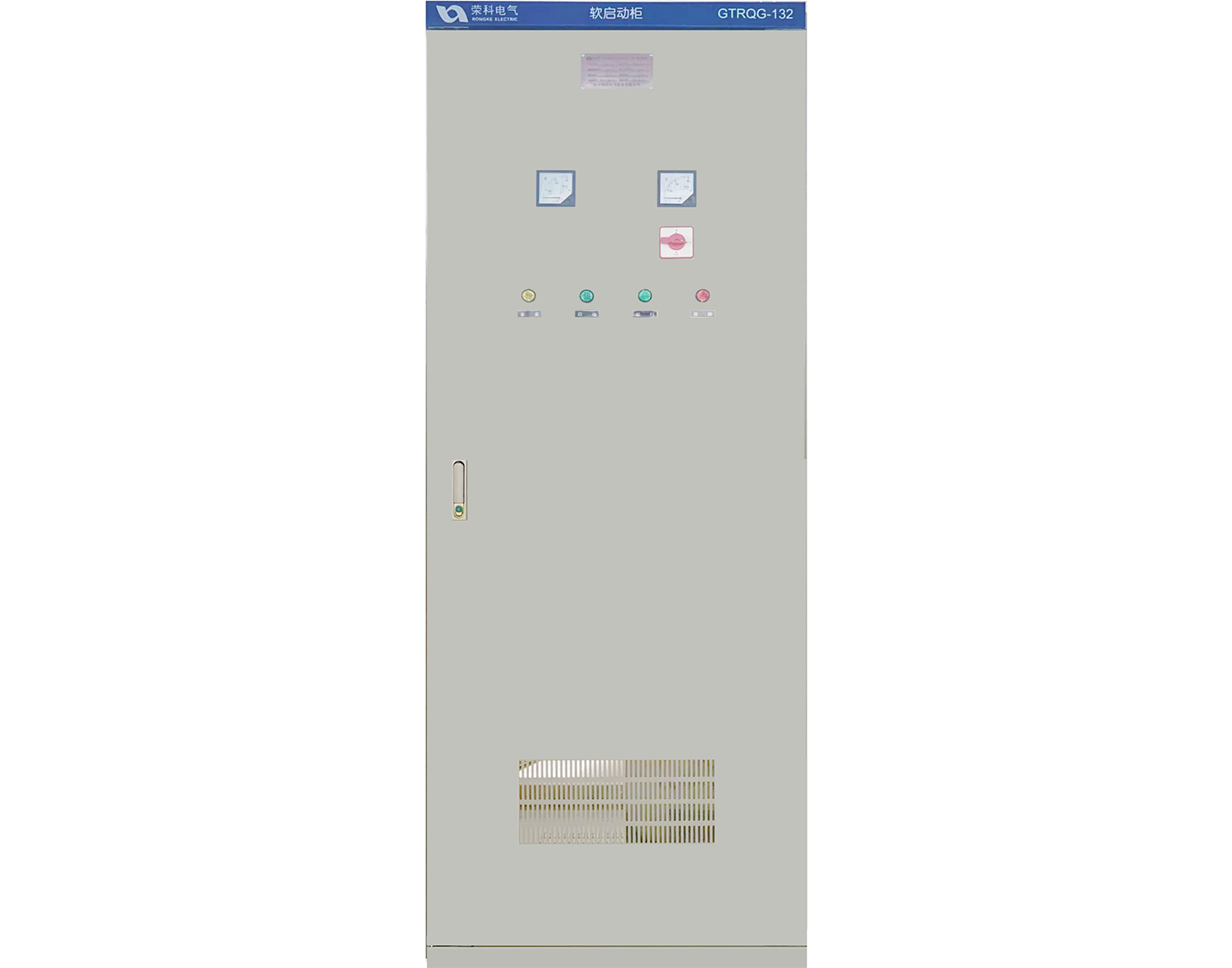

GTRQG软启柜

一、概述

　　主要用于各类大功率电动机启动，利用软启动取代传统的启动方式，实现平滑启动，降低启动电流，减少电机启动时，较大电流对电机的机械冲击，及对电网的冲击，改善用电质量，节约能源。利用堵转保护和快速保护避免机械故障或堵转阻塞造成电动机过热而烧毁，减少因较大电流造成的压降，影响其它用电器，减少磨损，延长电机的使用寿命，节约机械的维修费用

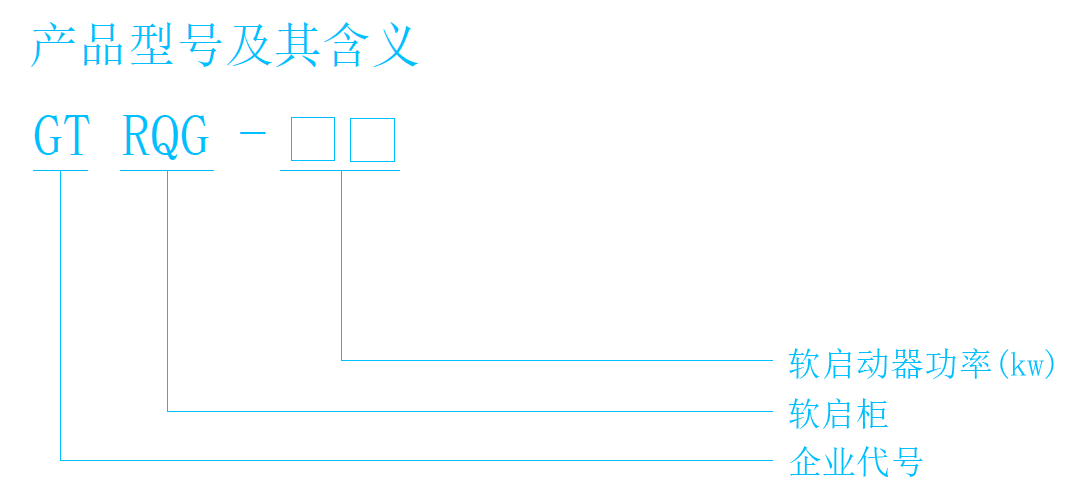

二、型号含义

三、性能指标

　　装置的设计符合下列标准

IEC—439    低压开关和控制设备的工厂组装

IEC—529    外壳保护等级的分类

IEC—142—2   半导体自换相变流器

IEC—801     工业生产计量和控制设备的电磁兼容

　　及其他适用标准

四、产品特点

　　软启动器主要由主电路、控制电路、显示及操作部分和保护电路组成。

具体组成如下：

主电路：主要包括接触器、热继电器、断路器等元件，主要作用是在电动机启动过程中实现电流的逐渐增加，从而减小对电网和电动机的冲击。

控制电路：主要负责对电动机的启动过程进行控制，包括微处理器、电压检测电路、电流检测电路、温度检测电路等元件。

显示及操作部分：主要包括显示屏、按键等元件，主要作用是向用户展示软启动器的运行状态，以及接收用户的操作指令。

保护电路：主要负责对电动机和软启动器本身的过载、短路、过热等异常情况进行保护，包括过载保护、短路保护、过热保护等元件。

软启动器的工作原理主要分为准备阶段、启动阶段、加速阶段、运行阶段和停止阶段。通过控制晶闸管的导通角来控制输出电压，实现电动机的平滑启动和停止，并具备多种保护功能和节能效果。

五、订货须知

　　订货合同包含以下内容：

1. 产品的全型号包括主电路方案号和辅助电路方案号;

2. 主电路系统组合顺序图;

3. 辅助电路电气原理图;

4. 柜内元器件清单(软启动品牌/系列);

5. 电气功率、负荷、负载;

6. 与产品正常使用不符的其他特殊要求。
