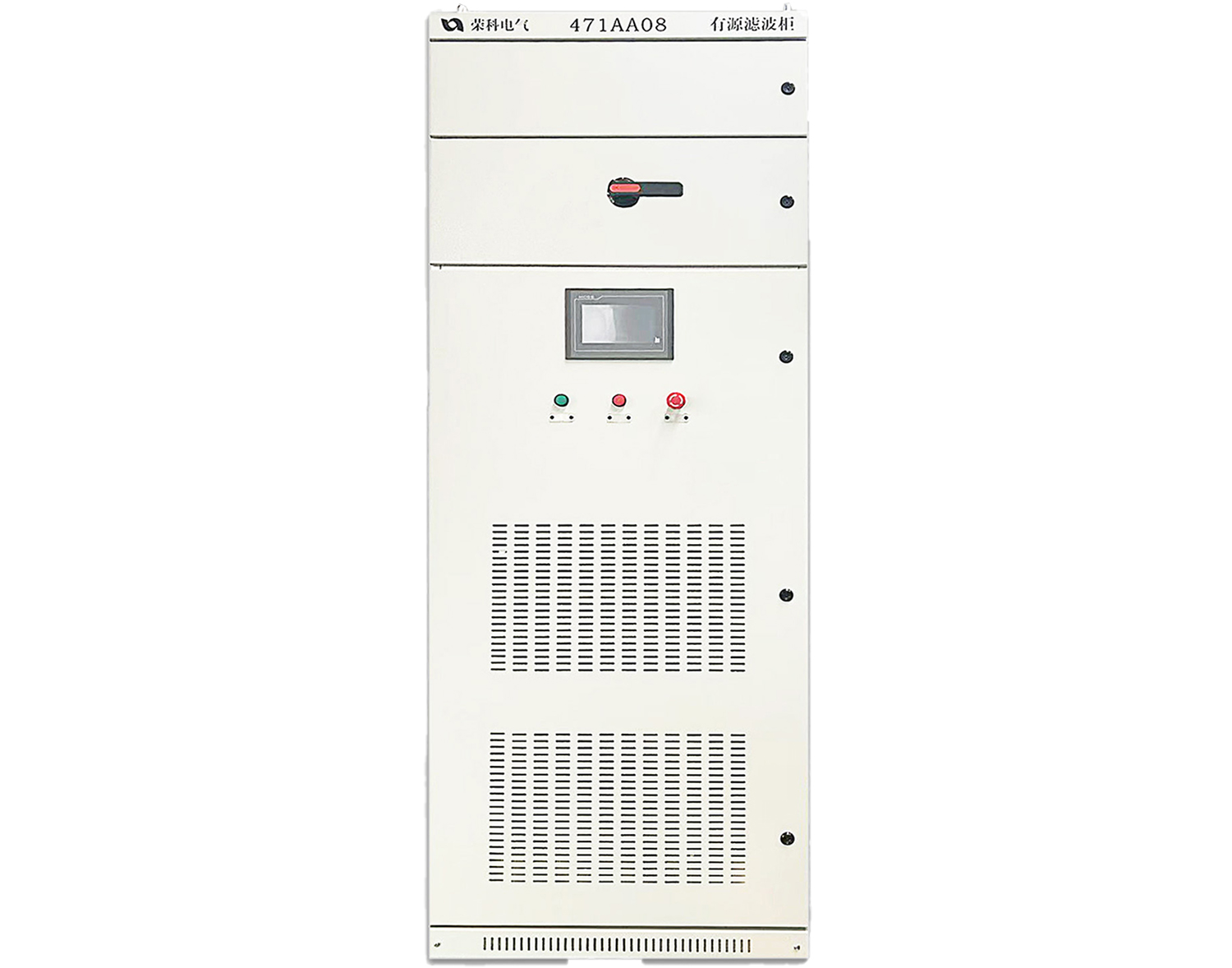

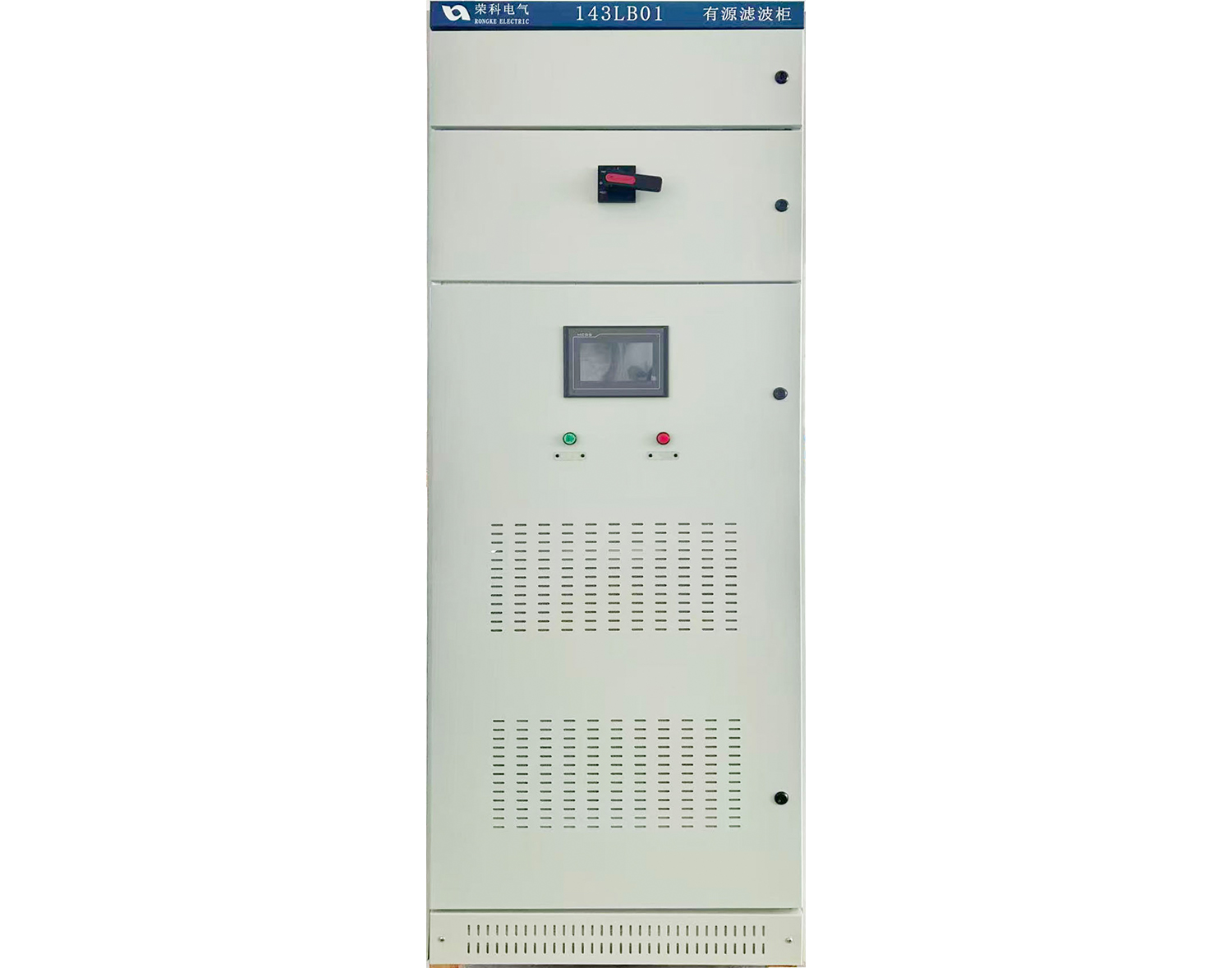

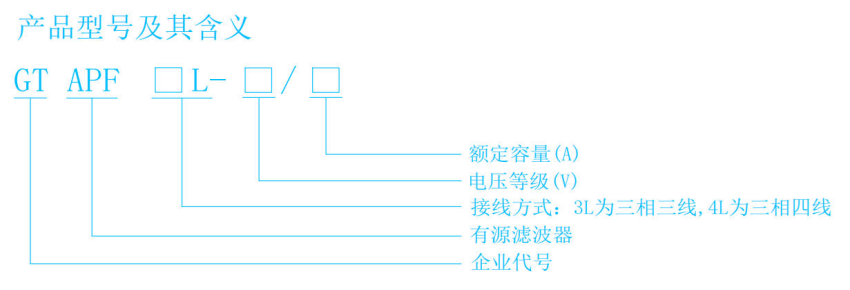

GTAPF低压有源滤波柜

低压有源滤波器采用先进的谐波提取算法，以提高谐波治理的动态响应速度，可以快速、准确的跟踪谐波电流并进行补偿，同时三电平NPC功率转换电路使其自身输出电流畸变率更低，能够更好的补偿2~50次的全部谐波及指定谐波电流。此外APF兼顾动态无功功率补偿及三相不平衡电流的补偿功能，能够较好的改善电能质量，降低电网损耗，提高供电设备的能效，为各行各业电力设备的正常运行提供强有力的保障。

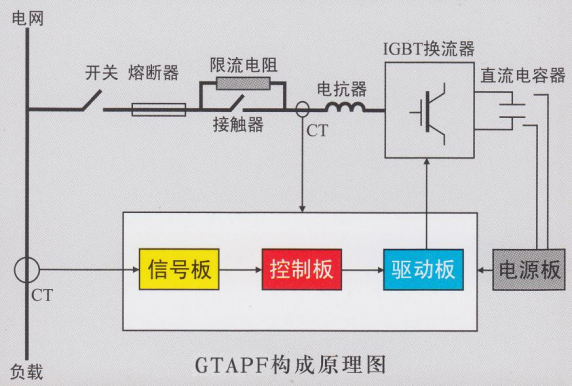

GTAPF构成原理图

断路器合闸后，装置首先通过预充电电阻对DC母线的电容器充电，这个过程会持续8S，是防止上电后对DC母线电容器的瞬间冲击。当母线电压Vdc达到额定值后，预充电接触器闭合。

直流电容作为储能元件，通过IGBT逆变器和内部电抗器向外部输出补偿电流提供能量。同时，直流电容器通过电源PCB向内部的控制PCB和电子电路提供工作电源。

装置通过外部CT采集电流信号送至控制PCB的谐波分离模块，该模块将基波成分分离，将谐波成分送至调节和检测模块。该模块会将采集到的系统谐波成分和装置发出的补偿电流比较，得到差值作为实时补偿信号输出到驱动电路，触发IGBT逆变器将补偿谐波电流注入到电网中，实现滤除谐波的功能。

技术参数

功能特点

快速响应:响应速度快,对电压闪变的补偿效果好，保障系统安全;

安全可靠:具有过压、欠压、过流、限流、过温、IGBT等各种保护功能、瞬时过压等多重保护，装置运行安全可靠;

配电监测:控制系统显示系统电压、电流、有功、无功、功率因数、频率、电压电流谐波含量等电气数据;

补偿精度:感性、容性无功动态双向平滑调节;不放大谐波，而且能在补偿无功功率的同时滤除部分谐波;

模块设计:模块化、冗余化，高可靠性，维护方便;

2、选型与安装接线 1）选型

针对特定负载，首先做参数设计或现场谐波测试，然后根据需要达到的补偿效果，确定需要的谐波补偿方式和补偿容量。

采用GTAPF装置时，可以实现局部负载补偿、部分负载补偿和总负载补偿，以达到补偿效果和投资的优化设计。本公司可以为用户提供优化方案设计。

2） 安装接线

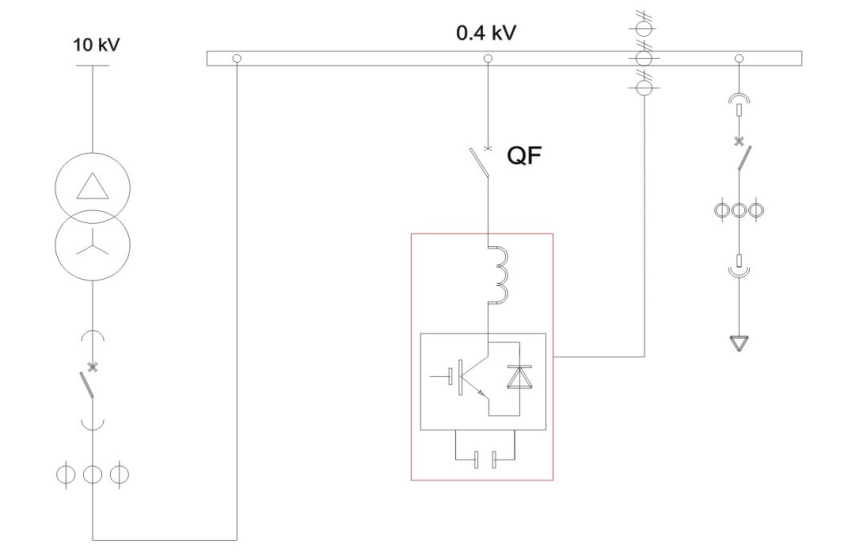

一次系统图
