三相不平衡矫正装置

产品概述：

SPC三相不平衡矫正装置是公司在SVG的基础上进行优化升级，专用于提升配电台区电能质量的新型电力电子装置。该装置可有效补偿三相不平衡,双向快速调节无功功率，实时稳定系统电压。与国网“低电压”排查治理的管理方针和技术原则完全吻合。
加装SPC能全面大幅改善台区电能质量，具体有以下几个方面：
1、彻底解决配网三相不平衡问题，大幅降低低压配电网线路损耗；
2、使无功达到就地平衡，提高配电网实际输出容量；
3、实时改善电压质量，稳定系统电压，提高配电质量，改善用电环境；
4、完美解决由于三相不平衡带来的变压器过载运行等问题，延长变压器寿命

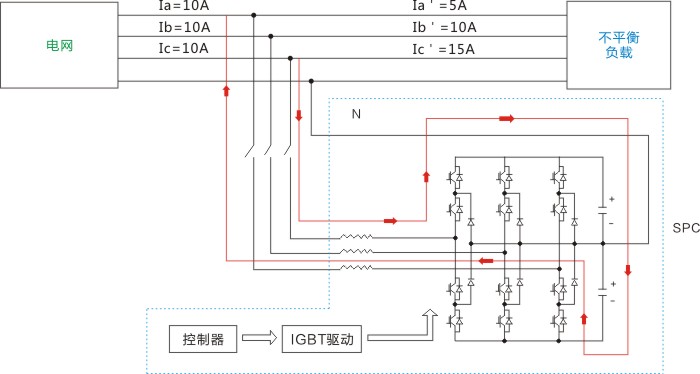

三相不平衡补偿原理：SPC开启后，通过外接电流互感器（CT）实时检测系统电流，并将系统电流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计算出达到平衡状态时各相所需转换的电流值，然后将信号发送给内部IGBT并驱动其动作，将不平衡电流从电流大的相转移到电流小的相，最后达到三相平衡状态。

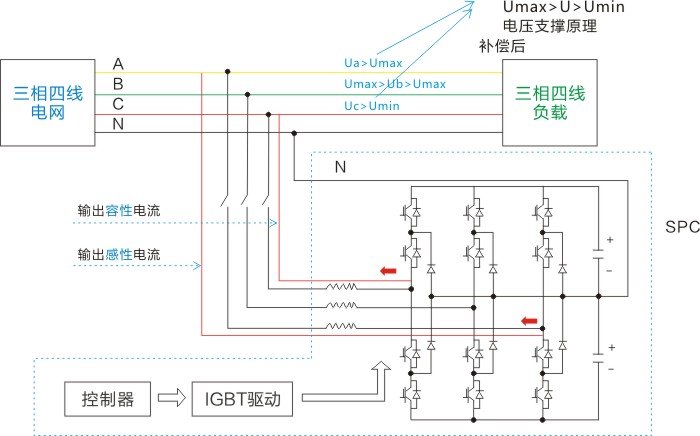

电压支撑原理：
SPC对补偿点电压进行采样，将电压信息传递给内部控制器，以判断补偿点电压是否超过设定值，当电压超过调压上限（Umax）时，SPC输出感性电流，降低电压；当电压低于调压下限（Umin）时，SPC输出容性电流，提升电压。最终使各相电压稳定在正常范围内。
