产品详情

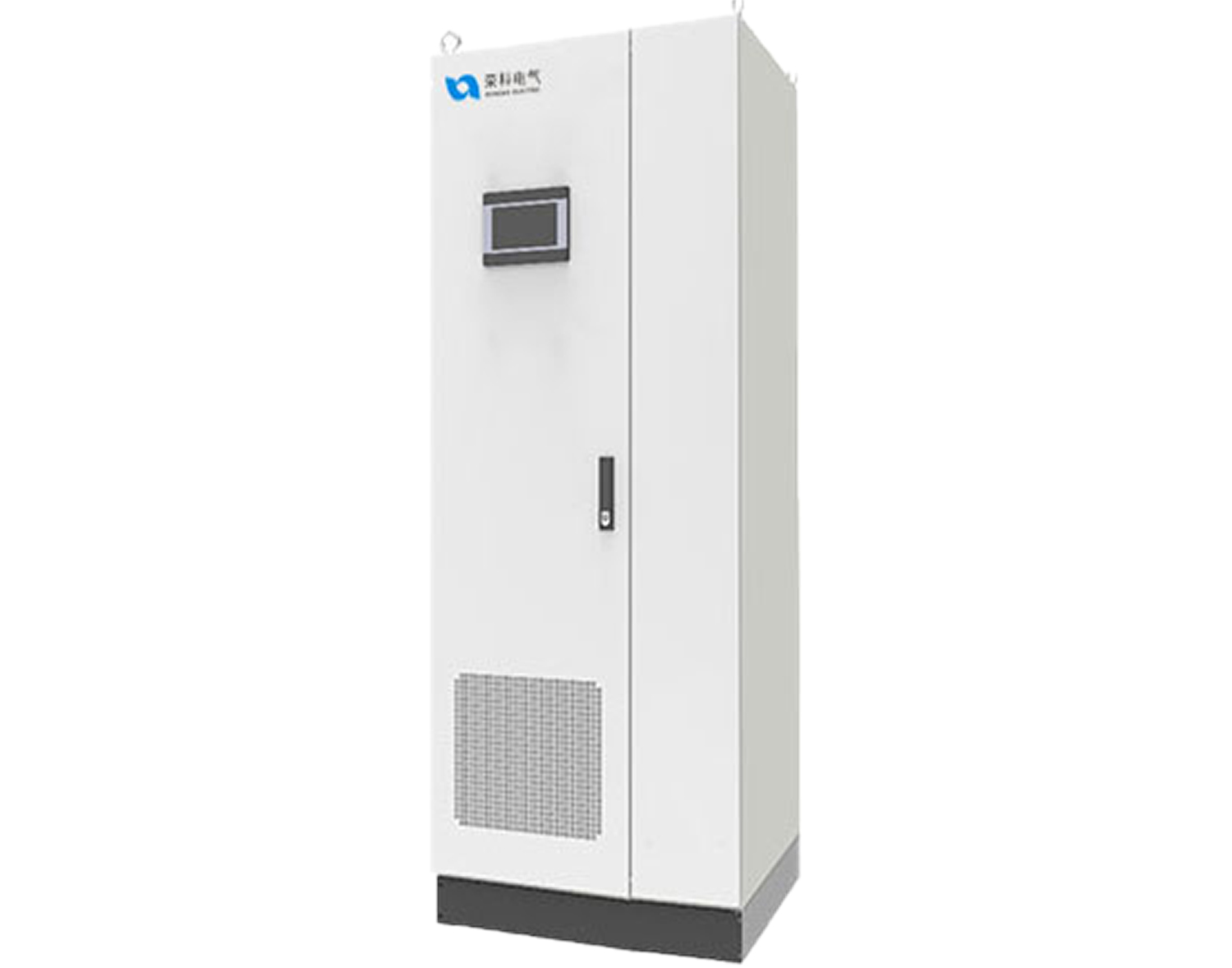

产品概述：

应用现代电力电子技术可以实现电能质量的控制和为用户提供特定的电能供应。系统电压受到干扰造成负荷侧电压短时跌落是造成敏感负荷,计算机设备故障的主要原因,GTDVR动态电压恢复器可以抑制动态和稳态的电压跌落、浪涌、闪变，具有良好的动态电压补偿能力，可以有效抑制谐波、三相不平衡，提高电能质量。

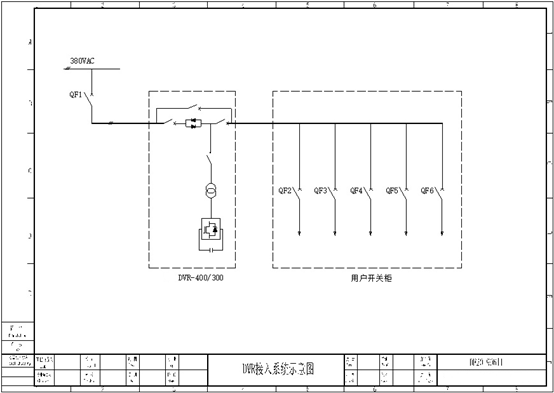

DVR装置将电力电子技术与先进的超级电容储能技术相结合，当系统出现电压暂降、骤升、短时中断时，DVR装置能够利用超级电容中存储的电能通过逆变及变压器回路提供给负载使用，使得用户的关键性负载在电网电压异常时间内维持正常供电，保护负载正常运行。

主要技术特点
2.1补偿电压范围广：三相电压0-130%内的暂态电压波动均可补偿到设定值；
2.2补偿精度高：电压补偿误差小于1%；
2.3补偿时间灵活：0.5-12s补偿时间可选，其他补偿时间可设定；
2.4响应速度快：完全响应时间小于1ms；
2.5可靠性高：双冗余旁路与无缝推出设计，运行更加可靠，并具备事件记录功能；
2.6功能完善：既能够治理电压暂降、短时中断、暂升问题，又可实现有源滤波和无功补偿功能。

3）
主要技术参数

系统额定电压	208V-750V
补偿工作电压	电压补偿范围0~130%额定电压
补偿容量	0~5000KVA
补偿时间	根据客户要求配置
工作频率范围	48.5Hz~51.5Hz
额定频率	额定频率50 Hz，频率跟踪误差小于±0.05Hz。
装置响应时间	快速响应时间<50μs，整机补偿完成响应时间<2ms；
对连续暂降的保护	可以
补偿电压不平衡度	<3%
电压补偿精度	<1%
整机效率	>99%
电压总谐波畸变率	<2.5%
通讯	Modbus/TCP，网口/485/GPRS
显示	8吋图形TFT真彩显示器
事件及记录	具有历史事件、运行状态、报警记录、参数设置、数据分析等功能
冷却方式	强迫风冷
工作环境温度	－30℃～+50℃
保护	具备必要保护，且保护动作时不影响负载正常供电
工作湿度	0～95％无结露
海拔	0 ~3000m（＞2000m，每上升100m，降额1%）
运行噪声	≤60dB（在距离设备1米处测量）
寿命	设计寿命20年

4）典型敏感负荷产生影响

设备名称	造成的影响
制冷电子控制器	当电压低于80％时，控制器切除制冷电机，导致巨大损失。
芯片制造业	当电压低于85％时，测试和加工设备的电子电路出现故障，导致设备停运。
PLC	当电压低于90％持续几个周波，I/O设备误动作，低于81％时PLC停止工作。
精密机械工具	当电压低于90％持续2～3周波，机器人操作中断。
直流电机	当电压低于80％时，电机保护跳闸。
调速电机(VSD)	当电压低于70％，持续时间超过6个周波，VSD被切除；一些精细加工业的电动机，当电压低于90％持续时间超过3个周波，电机跳闸。
交流接触器	电压低于50％甚至70％持续时间超过一个周波，接触器将会自动脱扣。
计算机	电压低于60％持续12个周波，计算机工作将停机。
