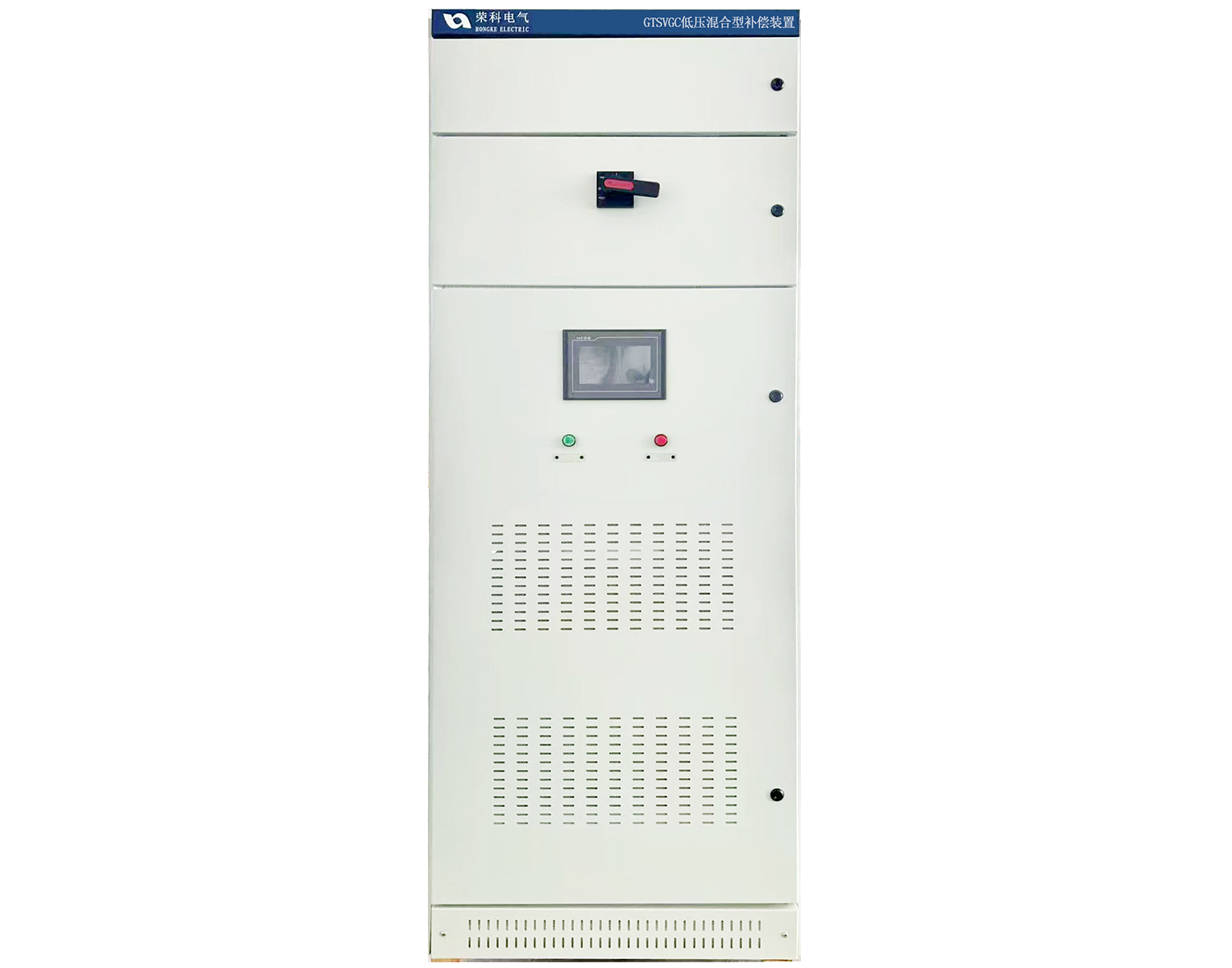

GTSVGC低压混合型补偿装置

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

0571-85818586

产品详情

产品应用

GTSVGC系列混合型补偿成套装置通过使用可控硅作为电容器的投切开关，并与SVG补偿技术完美结合，各功率单元可同时运行，也可单独运行，可靠性高。该装置充分利用大容量电容器阶梯补偿，再利用小容量SVG对级差部分进行无级补偿，达到平滑调容的补偿效果，既节省了成本又达到了SVG响应速度，保证整套装置的安全可靠工作和达到优良的无功补偿效果。

技术参数

额定电压	AC 0.4kV
额定频率	50 Hz
投切开关	TSC可控硅投切开关
补偿方式	全分相、全共补或共分混补+SVG
控制物理量	Q、PF
补偿容量	负荷容量计算确定
电抗率	6%、7%、14%根据系统背景谐波选择
响应时间	< 20 ms
保护功能	过压、欠压、失压、缺相、短路、过载、谐波超限、瞬时过压等
适用范围	适用于系统负荷波动频繁，无功冲击大，变化速度快的场合以及用于解决系统三相不平衡、无功倒送的问题;对电网波动和动态补偿有较高要求的场合。
使用环境	环境温度-25℃~+40℃、海拔<2000米、空气湿度95%(25℃时)、周围空气没有明显的粉尘、腐蚀性或可燃性气体、水蒸气或盐雾的污染。

功能特点

过零投切:采用TSC可控硅投切开关与SVG补偿技术完美结合，调容平稳无冲击、跟踪准确、补偿及时、响应速度快;

安全可靠:具有过压、欠压、失压、缺相、过载、短路、谐波超限、瞬时过压等多重保护，装置运行安全可靠;

配电监测:控制系统显示系统电压、电流、有功、无功、功率因数、频率、电压电流谐波含量、电量等电气数据;

谐波抑制:选择合适电抗率，在有效进行无功补偿的同时，抑制高次谐波保护电容支路;

补偿精度:感性、容性无功动态双向平滑调节，以最少的投切次数达到理想补偿效果，提高补偿装置的使用寿命;

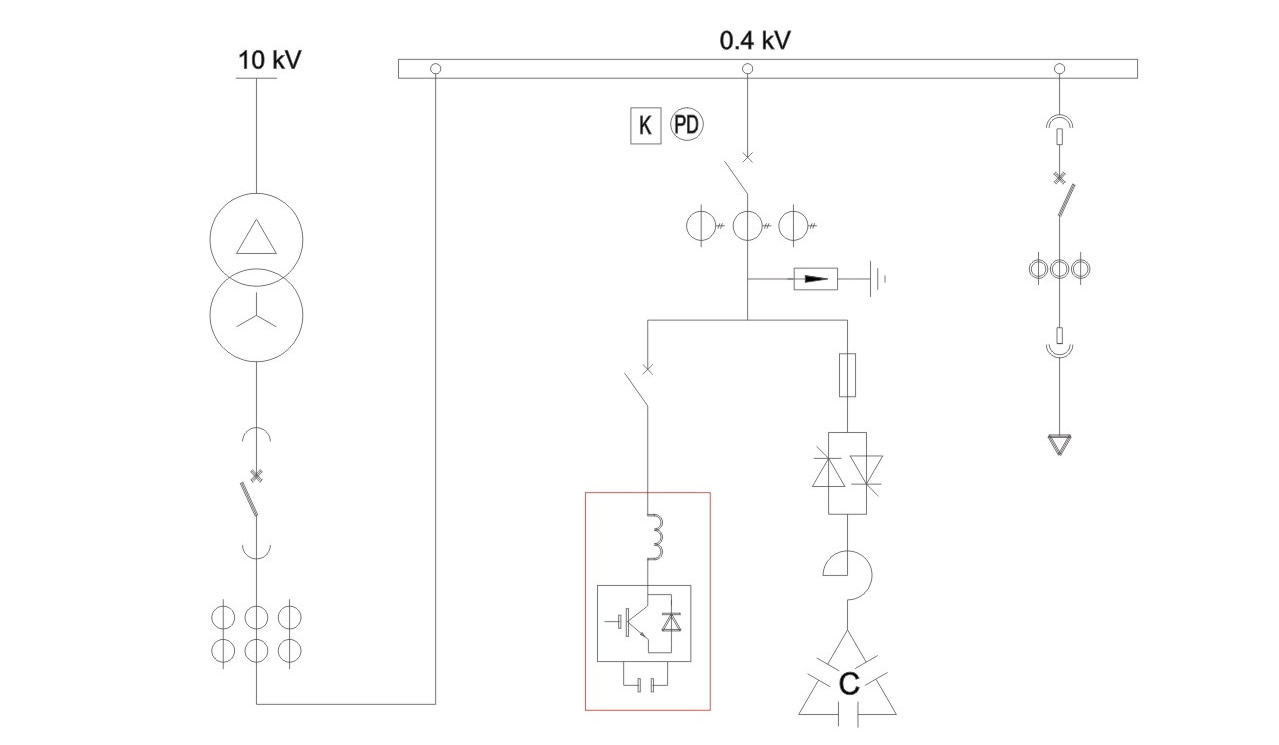

一次系统图

安装选型

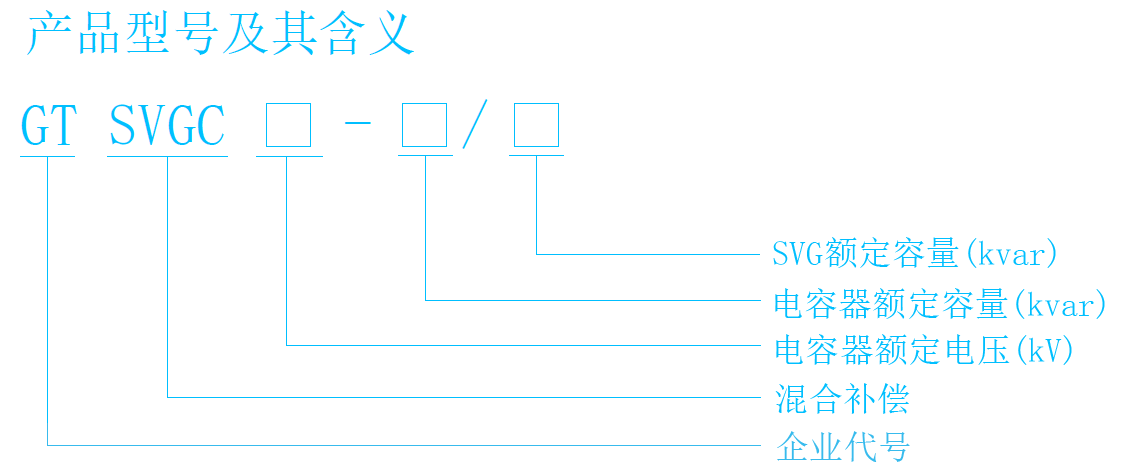

产品型号	额定电压(V)	额定容量(kvar)	电容分组数	外形尺寸(WDH)
GTSVGC0.45-□/□	400	根据项目需求确定	<5组+SVG	800800(1000)2200
			<6组+SVG	1000800(1000)2200
			<8组+SVG	120010002200
			>10组+SVG	使用两台或以上的柜体
