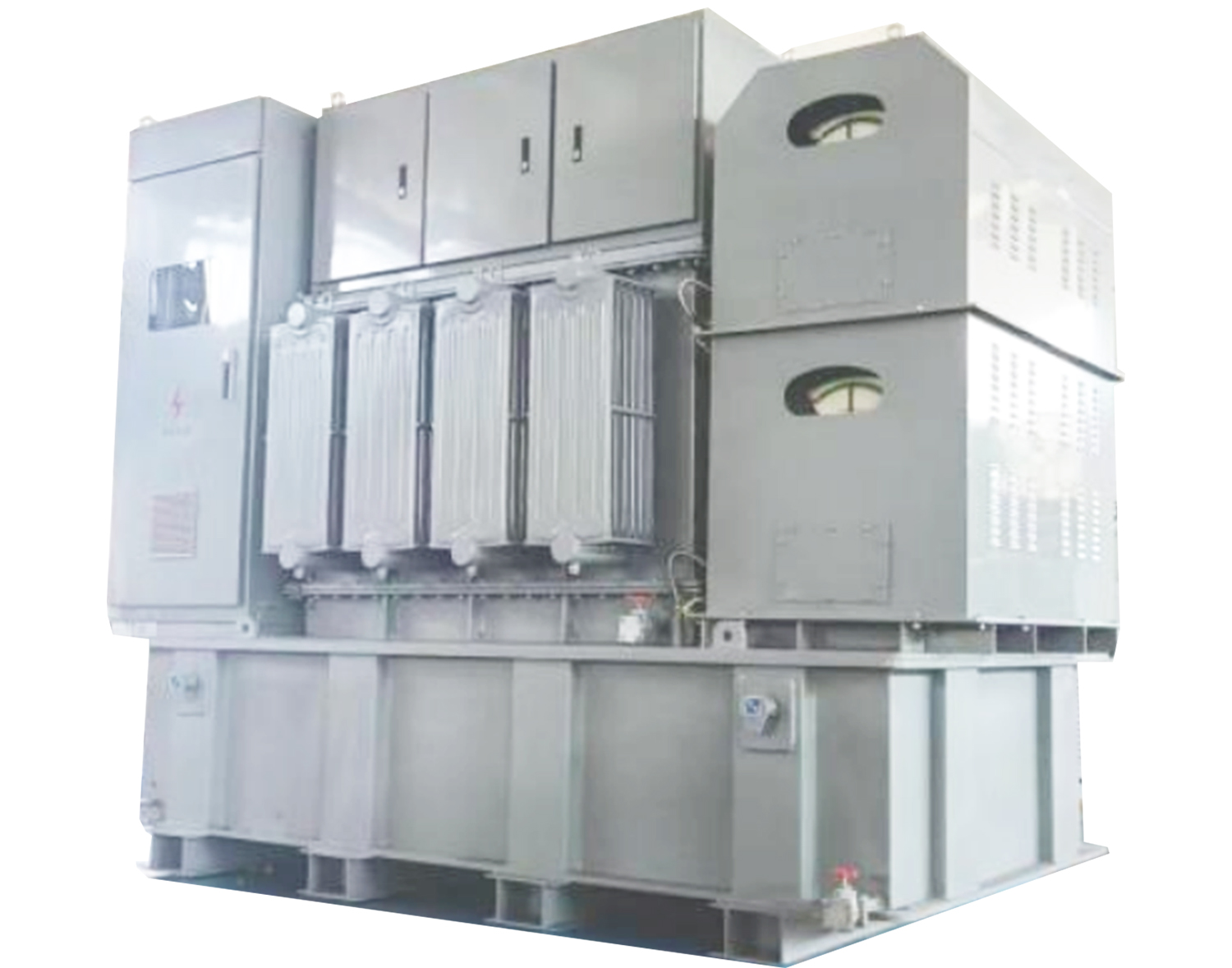

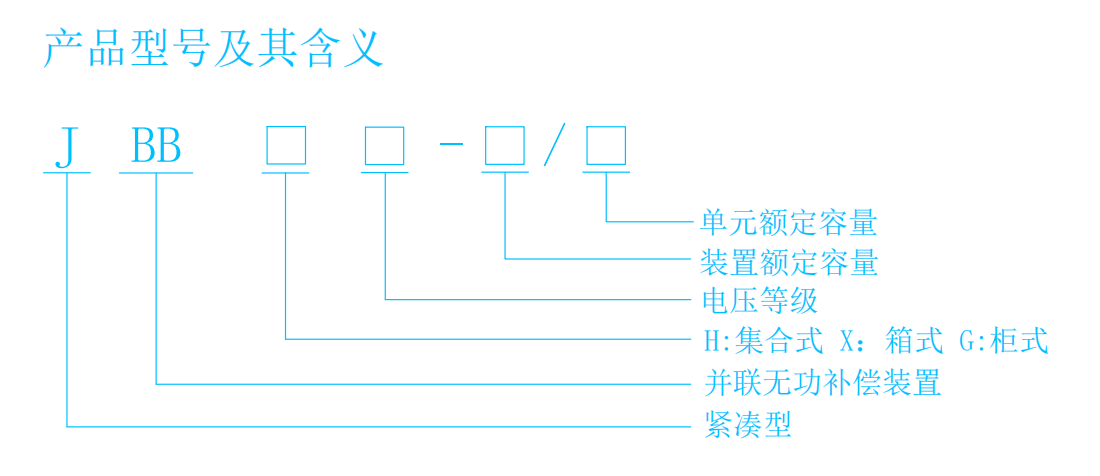

JBBH集合式并联电容器装置

1、   产品用途
紧凑型多组投切集合式并联电容器装置突破了户外框架式和户内柜体式分   组自动投切并联电容器装置的传统结构方式，通过一体化全封闭结构方案，解决 当前多组投切装置柜体式结构使用场所单一、框架式结构占地面积很大的问题。 利用油浸式电容器及油浸式电抗器（含放电线圈）的模块化设计理念，并集成真 空接触器、隔离开关、电流互感器、避雷器和二次控制于柜体结构，通过采集母 线电流、电压，计算系统所需无功功率，实现电容器组的分组自动投切，达到精 细补偿无功的目的。装置应用于 6、10、35kV 工频电力系统中，利用并联电容器 的容性无功功率来补偿感性无功功率，减少无功电流在网路中的流动，降低线路 损耗，提高电网功率因数，充分发挥供配电的效率，改善和提高供电电压质量。

2、   产品组成

紧凑型多组投切集合式并联电容器装置是将紧凑型并联电容器、真空接触器 及其智能控制部分进行一体化组合式设计，通过分组投切操作可实现装置七档容 量有载自动调节，满足智能变电站精细化补偿要求。本装置主要包含集合式并联 电容器、串联电抗器、真空接触器、智能控制器、放电线圈、避雷器、进线柜体、 端子箱、油温测量装置、压力释放装置及一、二次接线等。

2.1   集合式并联电容器是并联补偿的主要部件，提供容性无功功率。

2.2   串联电抗器可抑制投切涌流和谐波放大。

2.3   放电线圈直接与集合式并联电容器并联使用，同时可为并联电容器提 供二次保护信号。

2.4   金属氧化物避雷器接在集合式电容器的电源侧，用来限制装置投切或 运行时的对地过电压。

2.5   油温测量装置主要是在箱体内放入温包，对电容器（电抗器）的上层 油温进行检测。通过 PT100 作为检测的传感器，在设备外部有指针显示，记录电 容器（电抗器）的运行温度。

2.6   压力释放装置带 FS0（C），YSF1（NO），YSF2（NC）电气报警装置， 设有常开、常闭开关。当油箱内部压强超过 55kPa 正压时能可靠动作。

3、   主要特点

3.1 装置一体化组合设计， 占地面积小，仅为常规户外装置的（20-30）%。

3.2 全密封、无裸露导体，防鸟害、风沙，对环境条件要求低。

3.3 安装简单，接线方便，现场施工周期短，运行维护量小。

3.4 不等容分组智能选择投切，调节精度高，响应速度较快，可实现精细化 补偿。

3.5 装置的自动化程度高，保护完善、具有远程通信功能，可以满足无人值 班及免维护的需要。

3.6 实时监测，自动投切，且有完善的保护功能、数字通讯和远程维护功能， 可以满足无人值班及免维护的需要。

3.7 全绝缘直接落地安装，运行噪音小，抗震性能好。

3.8 方案多样，适用面广，满足用户特殊要求。

4、   使用环境条件

4.1   海拔：≤1000m。

4.2   环境温度类别：-40/B。

4.3   污秽等级：IV 级。

4.4   安装地点：户内或户外。

4.5   周围环境：无对金属有严重腐蚀性气体及蒸汽、无导电性或爆炸性尘 埃、无剧烈机械振动。
