1、概述

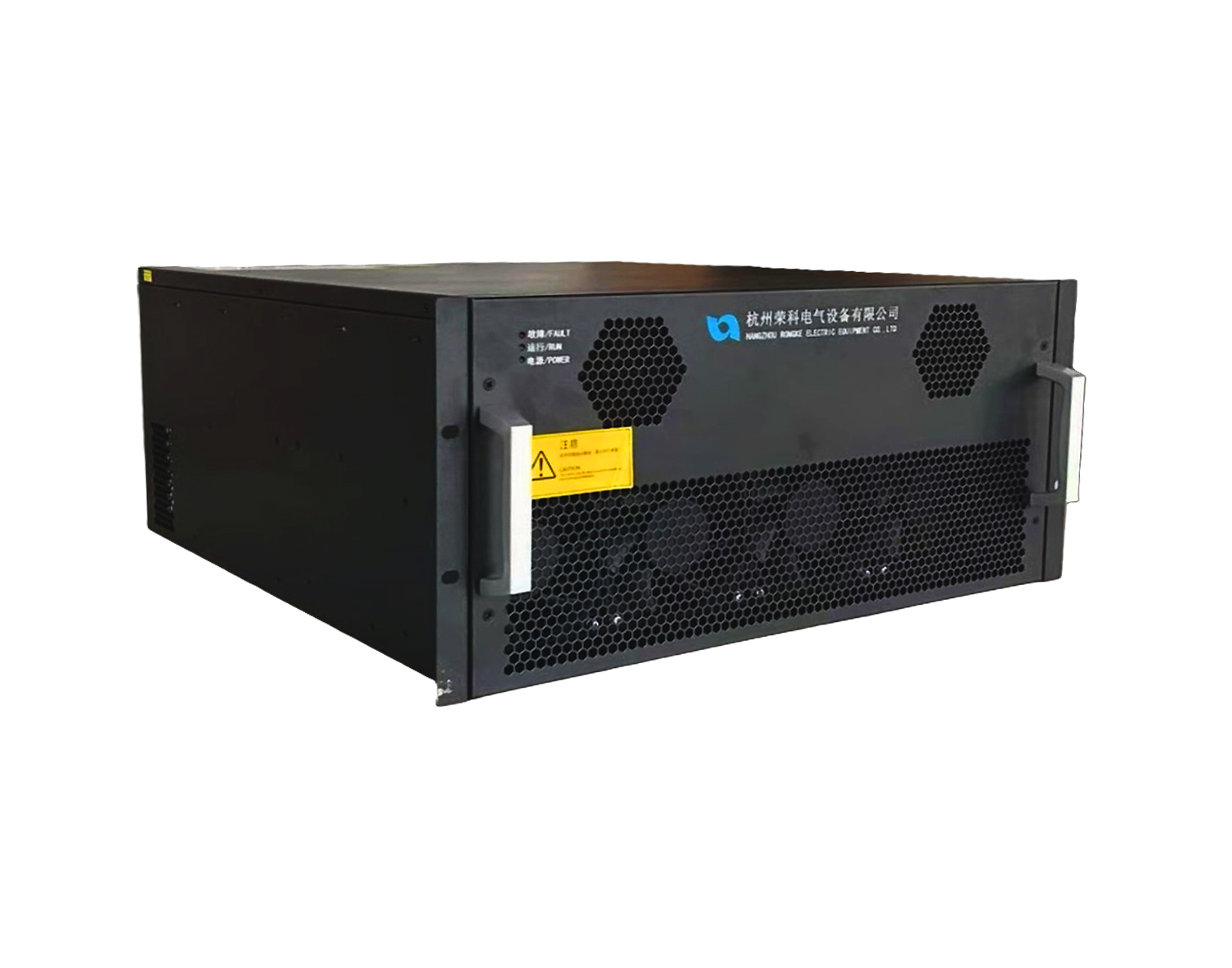

GTAPF系列低压有源谐波滤波器是一种三电平逆变电源管理系统，用于电力谐波滤波，功率因数校正，三相负载平衡，有效降低线损，延长电力设备的使用寿命。
①适用机架式/壁挂式/立式等多种安装类型；
②可灵活搭配组柜，便携安装，模块化设计，支持智能化并机；
③内部关键器件选型裕量大，耐冲击性强。
2.工作原理

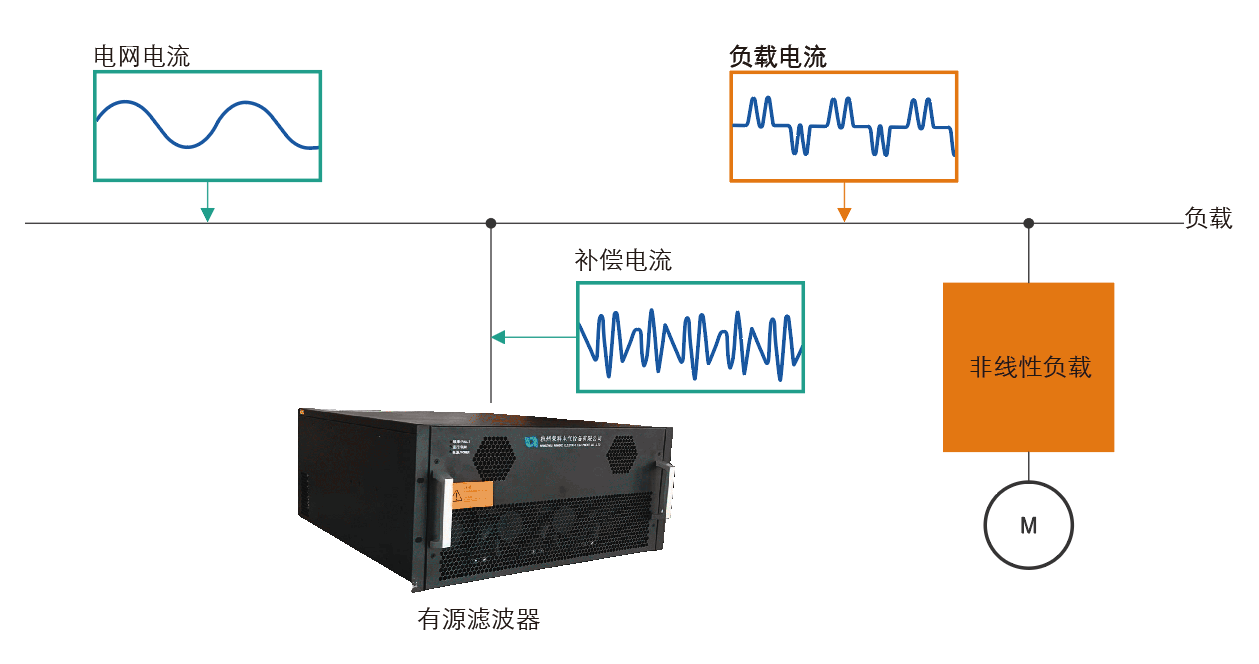

有源谐波滤波器APF与非线性负载并联，并使用一组电流互感器（CT）来检测负载电流。它通过其DSP芯片中的FFT算法计算每个次谐波电流，然后产生与检测到的谐波电流幅度相同但相位角相反的补偿电流，从而抵消原始负载谐波。

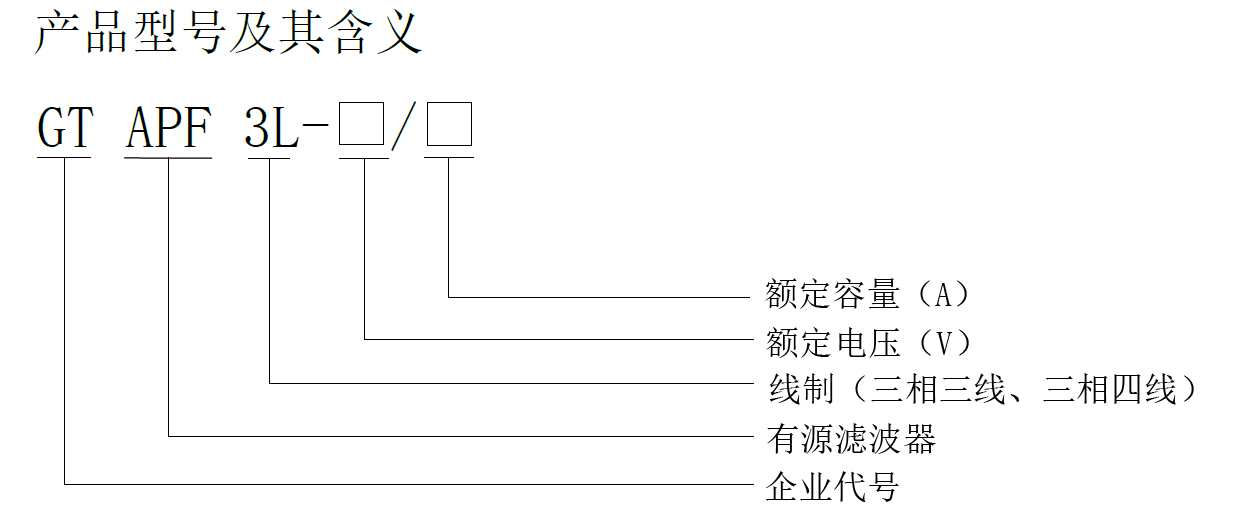

3、GTAPF产品规格
电气规格 | ||||
额定电压(V) | 200/400 | 480 | 690 | 800 |
输入电压范围 | -20%～+20% | 最高电压：500V | -20%～+10% | -20%～+850V |
单模块容量(A) | 30、50、75、100、150、200 | 50、75、100、150、200 | 100 | 100 |
频率(Hz) | 50/60 (-10%~+10%) | |||
滤波范围 | 2次到50次可选，单次可选 | |||
谐波滤除能力 | 在额定负载下优于95% | |||
CT安装方式 | 开环或闭环（并机情况下建议开环） | |||
响应时间(ms) | ≤10 | |||
线制 | 三相三线/三相四线 | |||
效率 | ≥97.5% | |||
功率因数控制 | 全部感性或容性电流补偿0~100% | |||
谐波补偿 | 至50次谐波，可同时选择50次有源谐波补偿 | |||
4、APF应用
所有类型的工业装置
使用变速驱动器 （VSD） 的设备
电弧焊设备：电弧炉（EAF）、钢包炉（LF）、电弧焊机
开关电源：电脑、电视机、复印机、打印机、空调、PLC
不间断电源系统
数据中心
医疗设备：MRI扫描仪，CT扫描仪，X光机和直线加速器
照明设备：LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯
太阳能逆变器和风力发电机
