产品详情

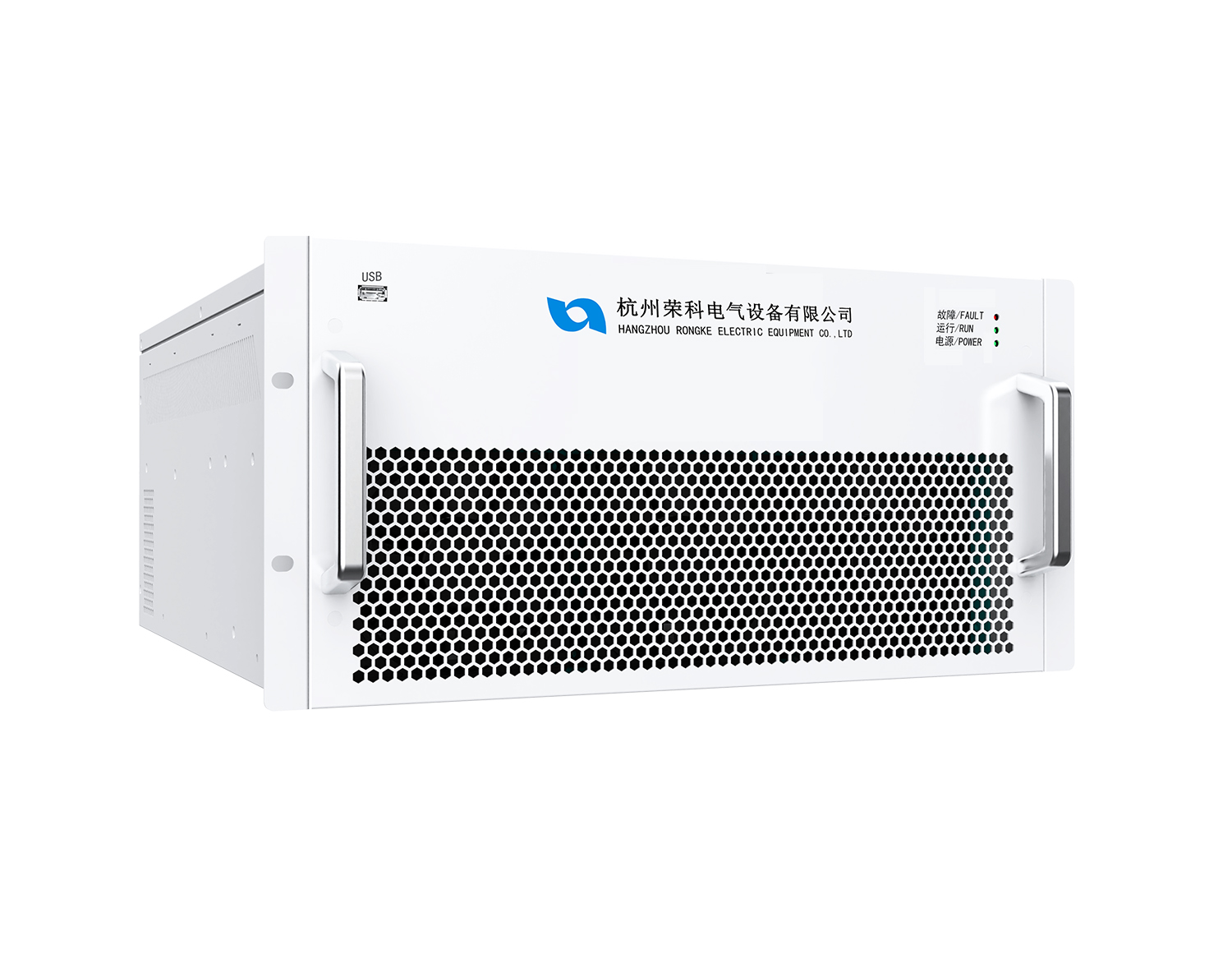

1、GTSVG 概述

GTSVG是一种三电平逆变无功管理系统，用于功率因数校正，功率谐波滤波，三相负载平衡，有效降低线损，延长电力设备的使用寿命。而且模块化设计允许安装和集成的灵活性。

①适用机架式/壁挂式/立式等多种安装类型；

②可灵活搭配组柜，便携安装，模块化设计，支持智能化并机；

③内部关键器件选型裕量大，耐冲击性强。

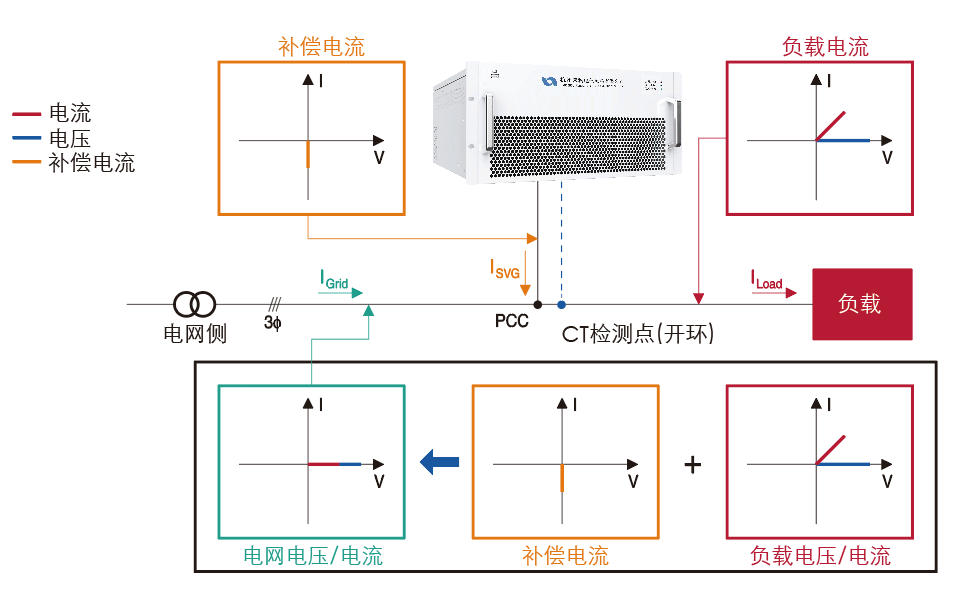

2.工作原理

GTSVG是一种基于电力电子技术的设备，它与需要谐波抑制的负载并联连接。SVG用作受控电流源，并实时提供任何类型的电流波形。
当负载产生感性或容性电流时，会使负载电流滞后或导致电压。SVG通过CT检测相位角差，实时向电力系统注入超前或滞后电流，使电流的相角与电压的相角几乎相同，从而统一基本功率因数。

3、GTSVG产品规格

电气规格
额定电压(V)	200	400	480	690	800
输入电压范围	±20%	±20%	最高电压：500V	-20%～+10%	-20%～+850V
单模块容量(kvar)	30、50、75	35、50、75、100、150		120	120
频率(Hz)	50/60 (±10%)
谐波滤除能力	具备
CT安装方式	开环或闭环
响应时间(ms)	<5
线制	三相三线/三相四线
效率	≥97.5%
目标功率因数	-1 … +1
谐波补偿	可选
