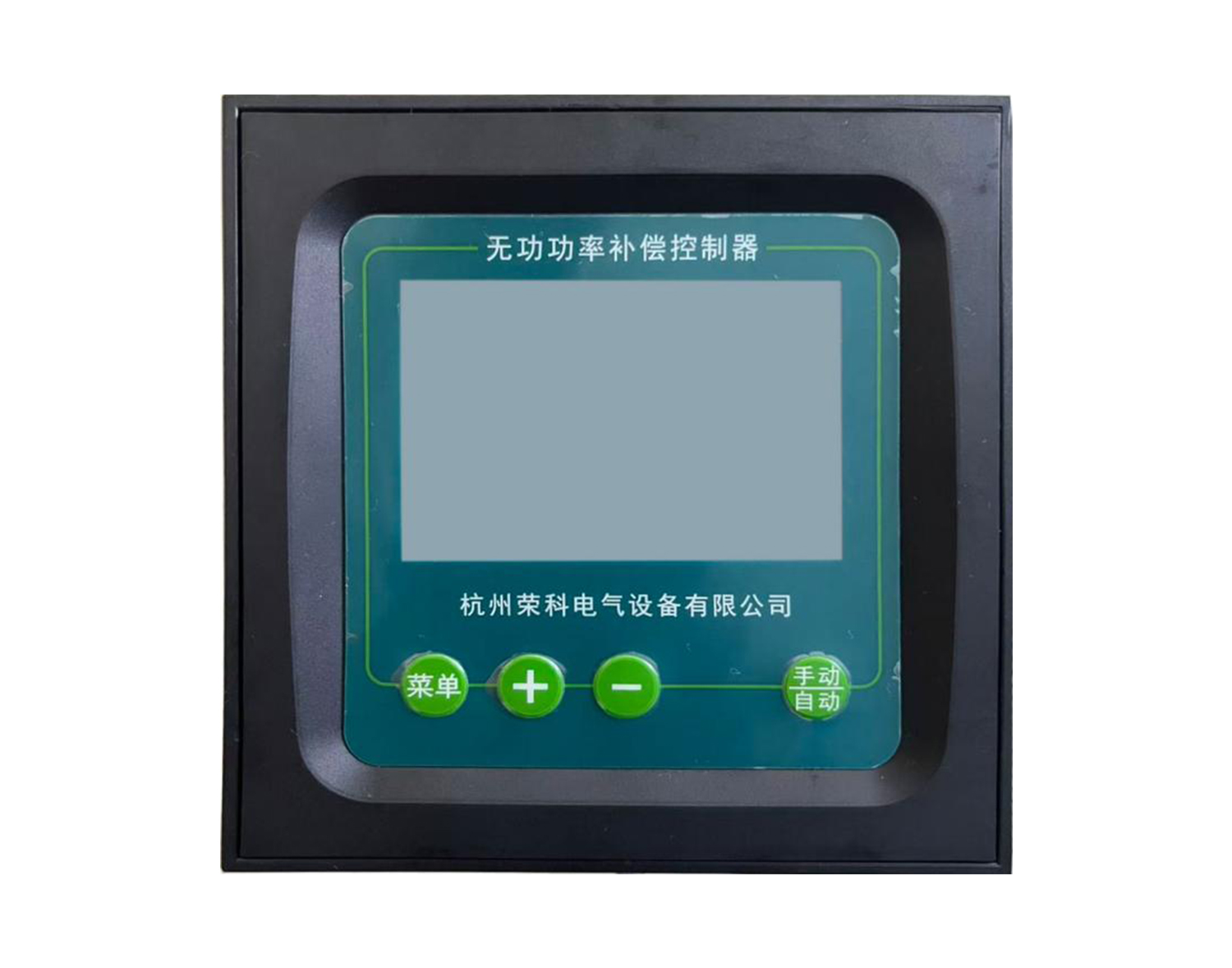

GTWK低压无功补偿控制器

一、产品概述
1.1、GTWK-C无功功率补偿控制器，采用全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。 1.2、秉承以人为本的设计理念，模块化组装，外观流线设计。 1.3、可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率的平均值及电容投切状态等信息。 1.4、设置参数中文提示，数字输入。 1.5、电容器投切控制程序支持等容/编码（1：2：2、1：2：3、1：2：4：8…）及模糊控制投切方式。 1.6、具有手动补偿/自动补偿两种工作方式。 1.7、取样物理量为无功功率，具有谐波测量及保护功能。 1.8、控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

二、使用条件
海拔高度：≤2500米
环境温度：-20℃～+60℃
存储温度：－25℃～＋70℃ 相对湿度：40℃时20％-90％
大气压力：79.5Kpa～106Kpa
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

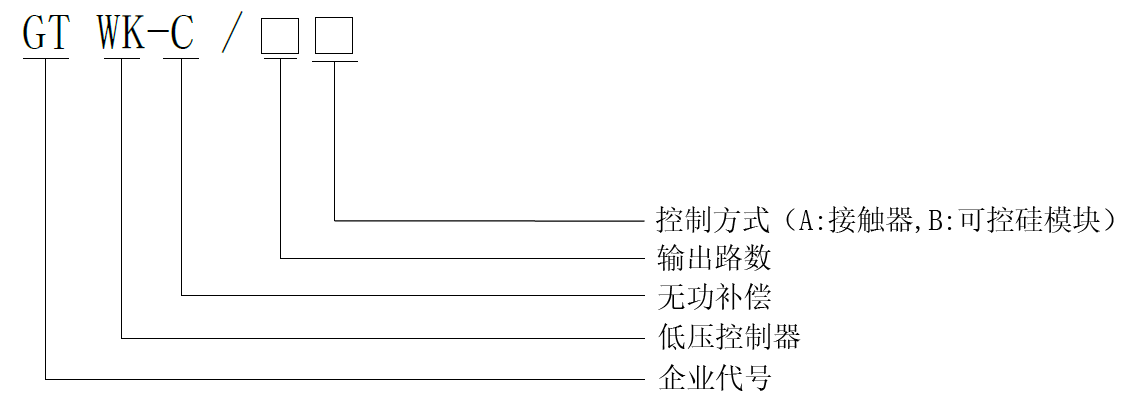

三、型号说明

四、产品外形及安装尺寸
GTWK-C系列无功功率自动补偿控制器为嵌入式安装。
安装开孔尺寸：113mm*113mm
安装嵌入深度：118mm
五、基本功能

(一)测量及显示数据

测量电压：100V～500V 测量电流：0～6000A 测量功率因数：滞后0.200～超前0.200 工作电源：220V±20% 测量频率：45～65Hz 显示有功功率：0～6553Kw 显示无功功率：0～6553 Kvar 显示电压总谐波畸变率：0.0～100.0％ 显示电流总谐波畸变率：0.0～100.0％

(二)设置功能
设置数据 电流变比、投切延时时间、目标COSφ、过压欠压保护设定、投切门限、谐波保护、通讯速率、电容预置。

(三)无功补偿功能
1)取样物理量为无功功率，无投切振荡、无补偿呆区。 2)具有手动投切和自动投切两种运行方式。 3)补偿方案采用三相共补补偿方案（如要采用分补或共补加分补方式请说明)；
4)逻辑投切方式:每路电容容量大小自由设定。 5)循环投切方式:每路电容容量必须等容设置。
6)控制输出12回路、每路DCl2V/60mA或干接点AC220V/5A。
(四)保护功能
1)具有自检复归和自动复位功能。
2)具有欠压、过压保护功能。
3)超限及故障警示功能:当电网出现故障或某个参数超限时，报警指示点亮，提示过压、欠压或其它某个参数超限并切除已投入的电容器组。

技术特征
全数字化设计，人机界面采用大屏幕LCD中文液晶显示器。设置参数中文提示，数字输入；
具有先进的快熟数字信号测量系统（DSP），在电网一个周波（20ms）内，能够对电网的各项参数进行测量；
秉承以人为本的设计理念，模块化组装，外表流线型设计；
可实时显示电网功率因数、电压、电流、有功功率、无功功率等点参数；
控制程序支持等容，编码两种投切方式；
具有手动补偿，自动补偿两种工作方式；
取样物理量为无功功率，具有动态补偿，静态补偿工作方式；
具有完善的越限报警和过压、欠压、缺相、缺零、谐波越限保护闭锁功能。

订货须知
注明产品型号及规格
注明电容器额定电压
注明最小组电容器容量
注明投切方式及投切级数
其它特殊要求
提供联系方式
