GTSVG型静止无功功率发生器

1

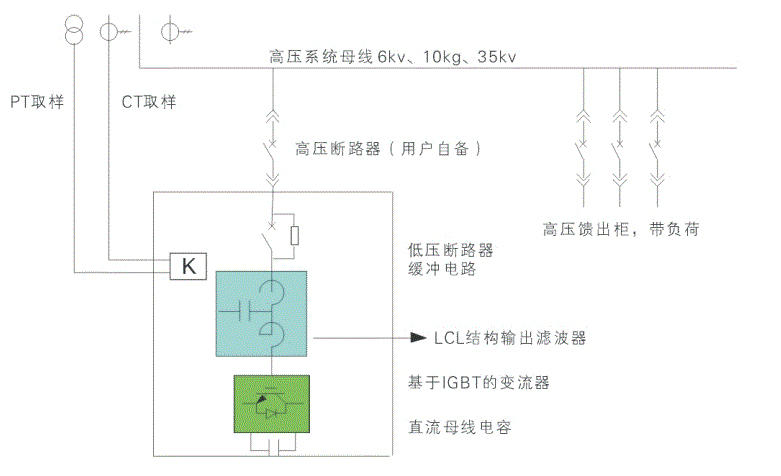

SVG工作原理

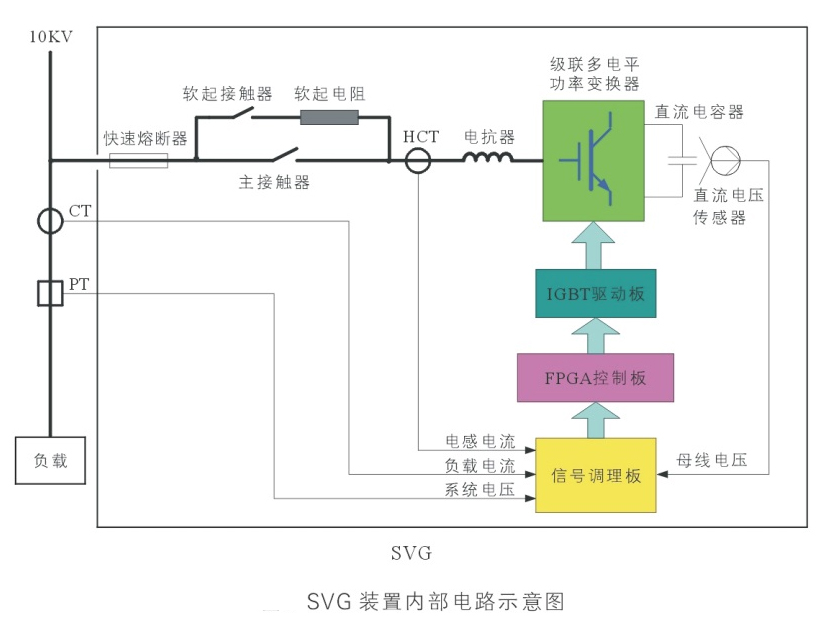

SVG 主电路主要包括控制电路、IGBT功率变换器和电抗三部分组成。通过PWM技术对功率变换器的控制，调节功率变换器的输出电压，进而调节电抗器上的电流，使SVG吸收或发出满足要求的无功电流，实现动态无功补偿目的， SVG中的连接电感也起到滤除高次谐波的作用，其电感量远远小于相同补偿容量的SVC所需要的电感量。SVG是新一代动态无功补领域的最新技术应用代表。

SVG的主要功能

1.        动态补偿无功功率，降低线损，节能降耗

配电系统中的大量负载，如异步电机，感应电炉以及大容量整流设备、电动机车等，在运行中都能表现为感性，需要消耗大量的无功，增加了供电线路中的电能损耗、降低了电压质量，同时无功电流也降低了发、输、供电设备的有效利用率，对电力用户而言，低功率因数会增加电费支出，增加变压器损耗，加大生产成本。

SVG可跟随负载无功的变化，实现无功功率的动态补偿，使线路损耗降到最低，充分提高了发、输、供电设备的利用率。

2．   输电系统稳定控制，提高线路传输容量

 在长距离输电线路中点安装SVG装置，不但可以在正常状态下补偿线路的无功功率，而且可在系统故障情况下提供及时快速的无功调节，阻尼系统震荡，提高电网系统稳定性，从而有效提高线路输电容量。

3．   维持负荷端电压，加强系统电压稳定性

对于负荷中心，由于负荷容量大，且没有大型无功电源支撑，因此容易造成电压偏低甚至电压崩溃事故。SVG具有的快速调节无功功率的功能可以有效维持负荷侧电压，提高供电系统的电压稳定性。

4．   电压波动及闪变抑制

非线性负荷，如电弧炉、轧钢机、电气化铁路等，负荷的快速变化引起的电压波动和闪变，不能满足用户对电压质量的要求，会导致设备运行性能不佳，出现过电流、过热、保护装置误动及设备烧坏等事故，从而影响设备性能、生产效率及产品质量。电压波动及闪变对安全生产及人身健康都是极为不利的。

SVG小于10ms的全响应速度使其特别适合于电压波动和闪变的抑制，国际大电网（CRGRE）也将其推荐为如电弧炉等快速波动负荷引起的电压波动和闪变抑制的首选方案

5．   补偿三相不平衡

三相电压不平衡对于用户的设备和电网的输电设备造成很大影响，导致中性点形成较高对地电压，使电子设备积累大量静电而造成致命损坏，负序电流会造成变压器损耗加大，引起变压器发热，有效输出容量减小。



SVG技术特点

（1）         直挂式级联电平主电路结构

采用H桥级多电平电路结构，直接接入6KV、10KV、27.5KV和35KV电网。采用了N+1或N+2冗余结构，当一个H桥式节损坏后，通过旁路电路切除故障模块并启用第n+1备用功率模块，装置仍可继续满负荷运行。自身运行可靠性极高。

（2）         输出滤波器采用LCL结构

SVG装置接入电网，采用LCL结构，与传统的通过单个电抗器直接接入电网相比，具有以下优点：

适应于任何现场电网系统阻抗，不会发生谐振，保证装置的可靠性和安全性：SVG工作时，IGBT高频开关产生的高次谐波不注入电网，补偿无功效果更好。

（3）         性能强大的FPGA控制器进行集中控制

     在控制系统方面，公司采用Xiiinx公司的Spattan#adsp FPGA进行集中控制。FPGA时钟频率最高可达200MHz,内部有84个硬件DSP单元，DSP并联运行，运行速率远高于单个DSP控制方式，且通信延迟小，响应速度更快，便于采用更先进的控制算法，使SVG达到更加卓越的补偿效果。

（4）         采用新型的控制算法和调制方式

     采用基于滑动DFT迭代算法的检测方法及同相载波层叠调制方法，大大减小了计算延时。

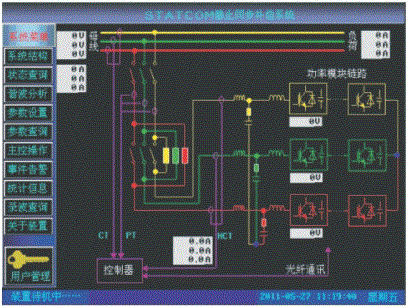

（5）         提供友好的全中文WINDOWS监控和操作界面

     实现远程监控和网络化控制内含丰富的FPGA资源，可以和用户现场灵活接口，满足用户特殊需求。

     液晶屏为触摸屏，用户无须键盘，即可直接通过液晶屏进行状态监视、参数设置、运行控制、故障查询的操作。







型    号

额定电压

（V）

额定容量

（Kvar）

最小外形尺寸

（W*D*H）

备   注

GTSVG-380/200

400

100±100

800*600*2200





电网频率：50/60Hz

外观形式：立式

进线方式：顶部或底部

可与任何感性、容性负载或容性补偿装置并联使用

任何2种同型号的装置并联

(并柜，小于5台) 运行。

GTSVG-380/300

150±150

2*(800*600*2200)

GTSVG-380/400

200±200

2*(800*600*2200)

GTSVG-380/600

300±300

2*(800*600*2200)

GTSVG-660/200

690

100±100

1000*800*2200

GTSVG-660/400

200±200

2*(1000*800*2200)

GTSVG-660/600

300±300

3*(1000*800*2200)

GTSVG-660/800

400±400

3*(1000*800*2200)

GTSVG-1140/400

1140

200±200

2*(1000*800*2200)

GTSVG-1140/800

400±400

3*(1000*800*2200)

GTSVG-1140/1200

600±600

4*(1000*800*2200)

GTSVG-1140/1600

800±800

5*(1000*800*2200)



型    号

额定电压

（KV）

额定容量

（Mvar）

屏柜总尺寸

（W*D*H）

备   注

GTSVG-6/2.4

6

1.2±1.2

4500*1200*2400







电网频率：50/60Hz

产品型式：户内柜式

进线方式：顶部或底部

表内为链式星接的高压SVG容量，或需要补偿不平衡的三角接线方式的容量。

GTSVG-6/3.6

1.8±1.8

4500*1200*2400

GTSVG-6/4.8

2.4±2.4

4800*1200*2400

GTSVG-6/8

4±4

6000*1200*2400

GTSVG-6/10

5±5

7800*1200*2400

GTSVG-6/12

6±6

7800*1200*2400

GTSVG-6/14

7±7

7800*1200*2400

GTSVG-10/2

10

1±1

6000*1200*2400

GTSVG-10/4

2±2

6000*1200*2400

GTSVG-10/6

3±3

7500*1200*2400

GTSVG-10/8

4±4

7500*1200*2400

GTSVG-10/10

5±5

7500*1200*2400

GTSVG-10/12

6±6

8000*1200*2400

GTSVG-10/16

8±8

11000*1200*2400

GTSVG-10/20

10±10

11000*1200*2400

GTSVG-10/24

12±12

11000*1200*2400
