概  述
GTGC-D型高压无功自动补偿装置根据电网电压、无功功率和功率因数为判据，采用更具有人性化的模糊控制技术，自动进行分级、投入最佳补偿容量的电容器组，实现无功功率的自动调节。达到节能降损、提高输配电系统的输送容量、运行效率和经济效益的目的。

适用范围
GTGC-D型高压无功自动补偿装置适用于6Kv~10Kv变电站，可在I段或II段母线上任意配置1~4组电容器。适应变电站。

产品特点

占地面积小、减少土建投资成本

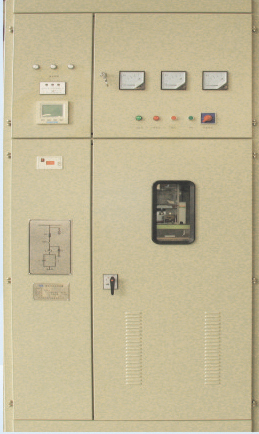

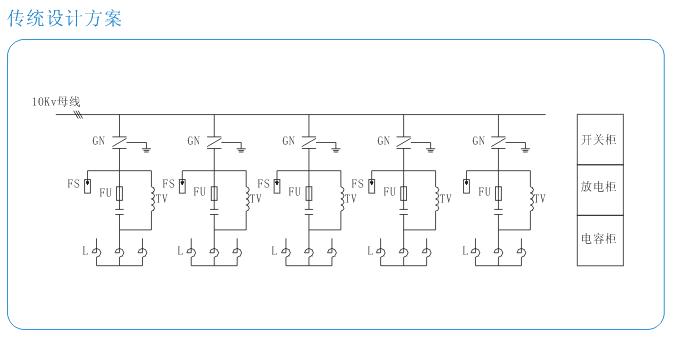

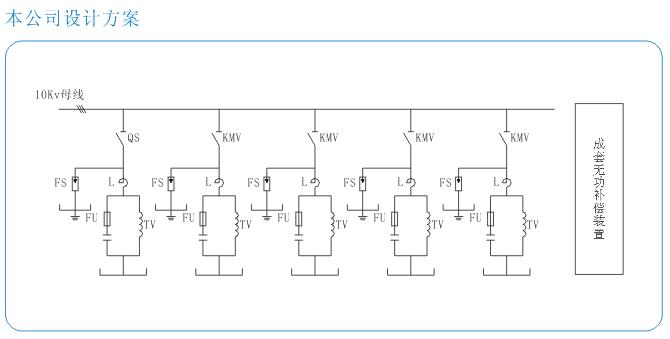

根据传统设计方案：电容器的构造为单组3柜构成（即电容柜、电抗柜、放电柜），而本公司的GTGC型高压无功自动补偿装置集电容柜、电抗柜、放电柜于一体展现成套设备的优点。从而使电容配电室的占地面积大大减少。减少了土建投资成本，使您的投资能够发挥更大的效益。

总体投资成本降低
原来电容器是单组单柜控制即一组电容器需要一台开关柜进行控制，GTGC型高压无功自动补偿装置使用条件，就是在一段母线下即只须一台开关机。从而在开关柜上为你节约了成本。使你的总体投资降低。

集成化程度高
GTGC型高压无功自动补偿装置采用单台柜结构形式，即电容器、电抗器、分断装置、放电装置、控制装置放于一柜，故集成程度高。

采用内部接线方式，简化安装程序
GTGC型高压无功自动补偿装置是在出厂前将对内部的控制线、一次回路、控制母线预安装，并做整机耐压实验，使现场的安装简化，节约了工程时间。

工作原理及结构特点
GTGC-D型高压无功自动补偿装置由高压真空开关、高压电容器组、电抗器、避雷器、隔离开关和一些附属设备组成。有高可靠性的控制器按照模糊控制策略进行电压无功综合控制。电容器组由高压真空开关来投切。当控制器检测到的无功电流值超过整定值时，控制器根据需投电容器组的级数，给出控制信号，自动投入高压真空开关，将电容器组投入运行。当负载无功电流值低于整定值时，控制给出控制信号将高压真空开关断开，电容器组退出工作。

基本参数与技术性能

技术参数
额定电压：6Kv10Kv
交流电压取样：100V(PT二次线电压)
交流电流取样：0~5A（若PT取10KV侧二次A/C线电压时，CT应取B相相电流）
电压整定值：6~6.6Kv  10~11KV可调
电流互感器变化：200~5000A／5A可调
动作间隔时间：1~60分可调
动作需系统稳定时间：2~10分可调
功率因数整定：0.8~0.99可调
正常工作温度：15~50℃。相对湿度＜85%。海拔2000米

技术特征
电压优先原则--按电压质量要求自动投切电容器，使母线电压始终处于规定范围；
无功自动补偿--根据电压优先原则，以无功大小自动投切电容器组，使系统始终处于不过压、不过补、无功损耗最小状态；
记录检测功能--可自动或随时调出检测数据、运行记录、电压合格率统计表等（需选配）；
智能控制功能--自动发出各动作控制指令前，首先探询动作后可能出现的所有超限定值，减少动作次数；
异常报警闭锁--当电容器控制回路继保动作、拒动和控制器失电时发出声光报警，显示故障部位和闭锁出口；
安全防护功能--手动退出任一电容器组的自投状态，控制器自动闭锁退出控制；
模糊控制技术--当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该系列产品设计的难点，（犹豫现场诸多因素，如配置环境、受电状况、动作时间、用户对动作次数的限制等）而由此引起的频繁动作是用户最为担忧，应用模糊控制正是考虑了以上诸多因素使这一“盲区”得到合理解决。

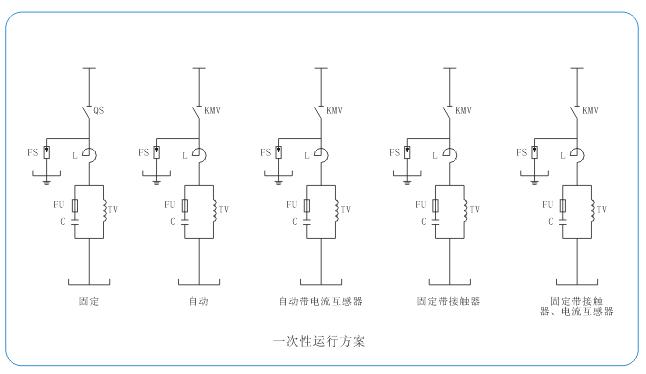

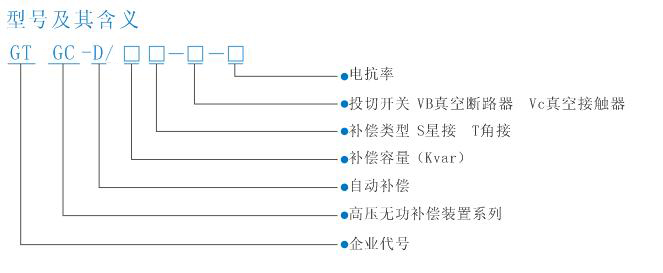

产品型号与规格

订货须知
注明电压等级
注明产品的型号于规格
注明产品订购的数量
提供一次系统图和平面布置图
提供谐波含量及相关资料
提供柜体颜色
注明其它特殊要求
注明联系方式
