低压有源滤波装置

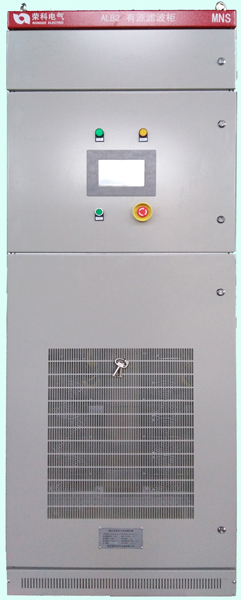

GTAPF有源滤波柜

1、GTAPF系列：

² 可同时滤除2－51次的谐波电流

² IGBT高速开关（12.8kHz），可迅速滤除谐波

² 输出电流响应时间小于10ms

² 自动限流于额定电流

² 可以同时滤波和补偿基波无功

² 设计选型简单，只需测量负载谐波电流大小

² 可以多机（不大于5台）并联运行，便于扩展容量

² 汉字液晶显示界面，操作简单

² 可实现远程监控

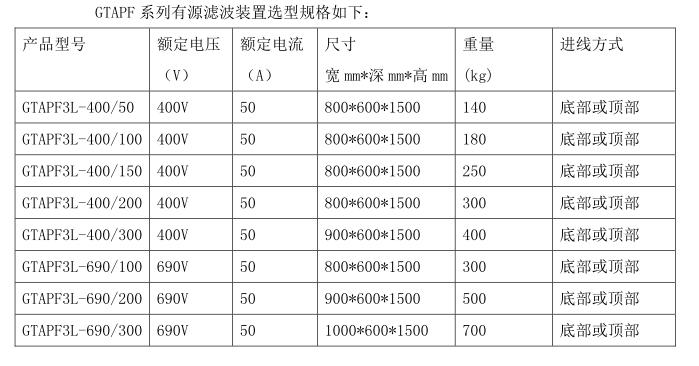

针对特定负载，首先做参数设计或现场谐波测试，然后根据需要达到的补偿效果，确定需要的谐波补偿方式和补偿容量。

采用GTAPF装置时，可以实现局部负载补偿、部分负载补偿和总负载补偿，以达到补偿效果和投资的优化设计。本公司可以为用户提供优化方案设计。

2）安装接线

选择2台GTAPF装置并联运行实现负载的补偿。

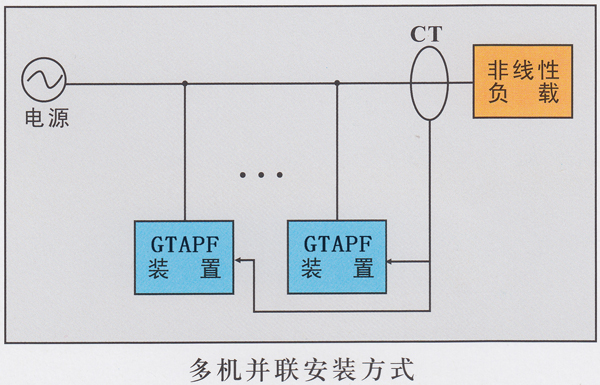

多机并联安装方式

3 电气原理

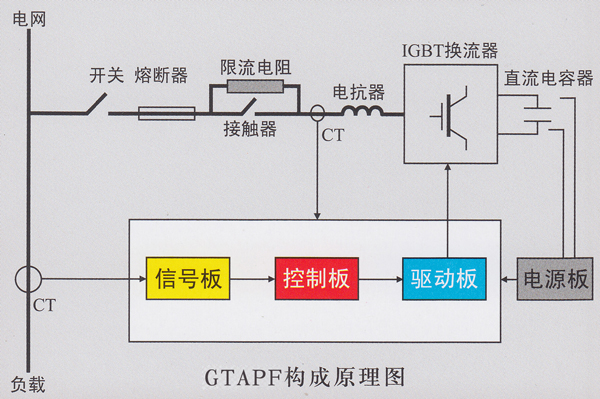

GTAPF构成原理图

断路器合闸后，装置首先通过预充电电阻对DC母线的电容器充电，这个过程会持续8S，是防止上电后对DC母线电容器的瞬间冲击。当母线电压Vdc达到额定值后，预充电接触器闭合。

直流电容作为储能元件，通过IGBT逆变器和内部电抗器向外部输出补偿电流提供能量。同时，直流电容器通过电源PCB向内部的控制PCB和电子电路提供工作电源。

装置通过外部CT采集电流信号送至控制PCB的谐波分离模块，该模块将基波成分分离，将谐波成分送至调节和检测模块。该模块会将采集到的系统谐波成分和装置发出的补偿电流比较，得到差值作为实时补偿信号输出到驱动电路，触发IGBT逆变器将补偿谐波电流注入到电网中，实现滤除谐波的功能。
